Texas Instruments LM7171電圧帰還アンプ
Texas Instruments LM7171電圧帰還アンプは、電流帰還アンプの旋回特性を備えた高速電圧帰還アンプです。また、すべての従来の電圧帰還アンプの設定に使用することもできます。LM7171は、最低+2または−1でのゲインでも安定的で、 4100/μsの超高スルーレートおよび200MHzの広いユニティゲイン帯域幅を実現していると同時に供給電流の消費はわずか6.5mAで、 ビデオおよびHDSLやパルスアンプといった高速信号処理アプリケーション最適です。LM7171の出力電流は100mAで、ビデオ配信、トランスドライバ、あるいはレーザーダイオードドライバに使用できます。
±15V電源での動作によって大信号スイングが可能になり、より広いダイナミックレンジと信号対雑音比を実現します。LM7171は、低SFDRおよびTHDに対応するため、ADC/DACシステムに最適です。さらに、LM7171は、ポータブルアプリケーションを対象とした±5V動作に指定されています。LM7171は、Texas Instrumentsの高度VIP III（垂直統合PNP）補完バイポーラ・プロセスで構築されています。
特徴
- 使いやすい電圧帰還トポロジ
- 2400V/μs超高スルーレート
- 200MHzワイドユニティゲイン帯域幅
- −3dB周波数 @ AV = +2（220MHz）
- 6.5mA小供給電流
- 85dB高オープンループゲイン
- 100mA大出力電流
- ±15Vおよび±5Vでの動作に指定
- 放射線保証付きで利用可能
- 総電離線量300 Krad(Si)
- ELDRSフリー300 Krad(Si)
アプリケーション
- HDSLドライバ、ADSLドライバ
- マルチメディア放送システム
- 業務用ビデオカメラ
- ビデオアンプ
- コピー機/スキャナ/FAX
- HDTVアンプ
- パルスアンプとピーク検出器
- CATV/光ファイバ信号処理

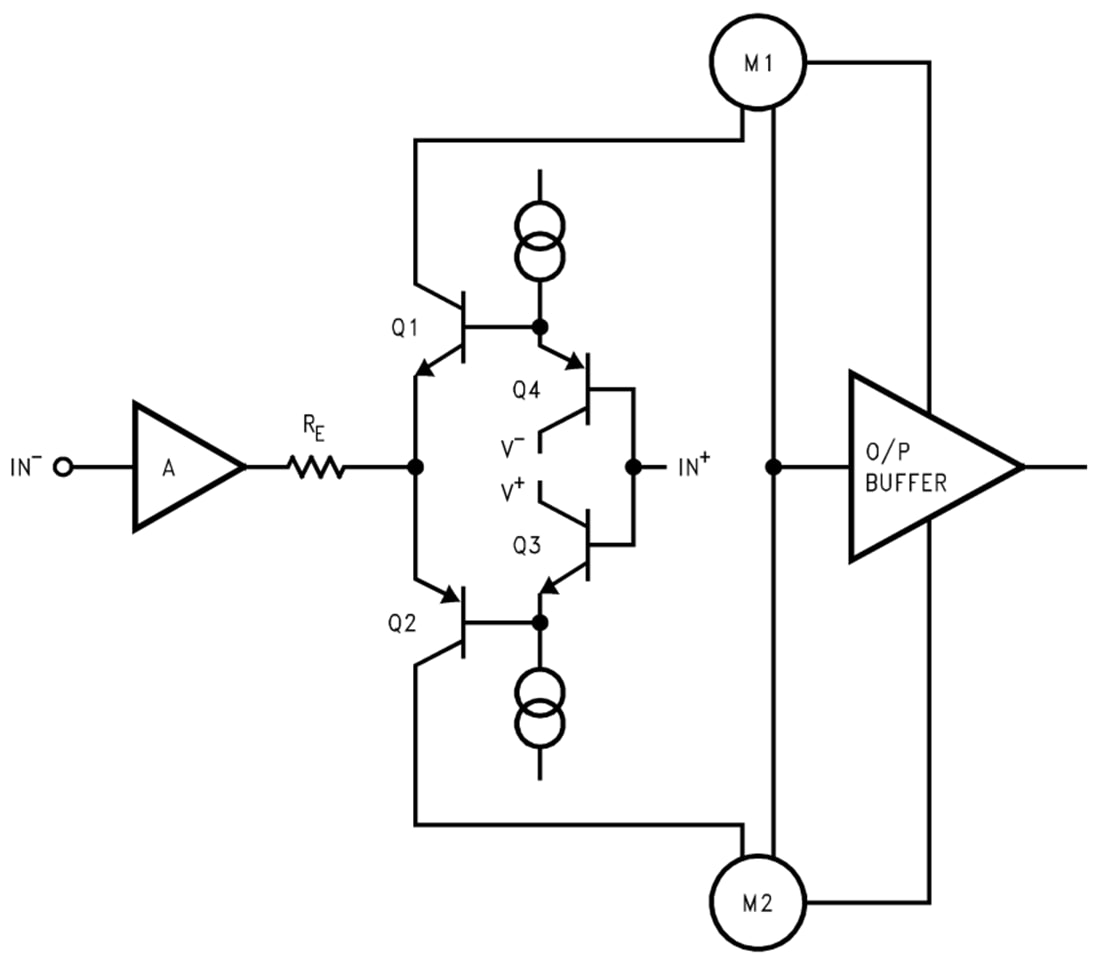

簡略図
