Texas Instruments LMK61PD0A2超低ジッタ差動発振器
Texas Instruments LMK61PD0A2超低ジッタ差動発振器は、一般的に使用されているリファレンスクロックを生成するPLLatinum™ピン選択可能発信器です。このデバイスは工場で予めプログラミングされており、各FS[1:0]をVDD、GNDまたはNC（未接続）にピンストラップすることで選択可能な7つの固有なリファレンスクロック周波数に対応します。この出力形式は、OSをVDD、GNDまたはNCにピンストラップすることで、LVPECL、LVDS、またはHCSLから選択できます。内部電源コンディショニングは、優れた電源リップル除去（PSRR）を実現しており、電力供給ネットワークのコストと複雑性を削減できます。このデバイスは、3.3V ±5%の単電源で動作します。
特徴
- 超低ノイズ、高性能:
- ジッタ: 90fs RMS typical fOUT > 100MHz
- PSRR: -70dBc、堅牢な供給ノイズ耐性
- 柔軟性に富んだ出力周波数と形式、ユーザによる選択が可能
- 周波数: 62.5MHz、100MHz、106.25MHz、125MHz、156.25MHz、212.5MHz、312.5MHz
- 形式: LVPECL、LVDSまたはHCSL
- ±50ppmの合計周波数公差
- 内部メモリは、ピン制御によってピン選択可能な複数のスタートアップ構成を格納
- 3.3Vの動作電圧
- 工業温度範囲（-40ºC～+85ºC）
- 7mm × 5mm 8ピン・パッケージ
アプリケーション
- クリスタル、SAW、またはシリコンベースの発振器用の高性能な置換品
- スイッチ、ルータ、ネットワークラインカード、ベースバンドユニット（BBU）、サーバ、ストレージ/SAN
- 試験および測定
- 医療用画像処理
- FPGA、プロセッサアタッチ
関連製品
Texas Instruments LMK61PDEVM発振器評価モジュール
超低ジッタピン選択可能差動発振器LMK61PDを評価するプラットフォームです。

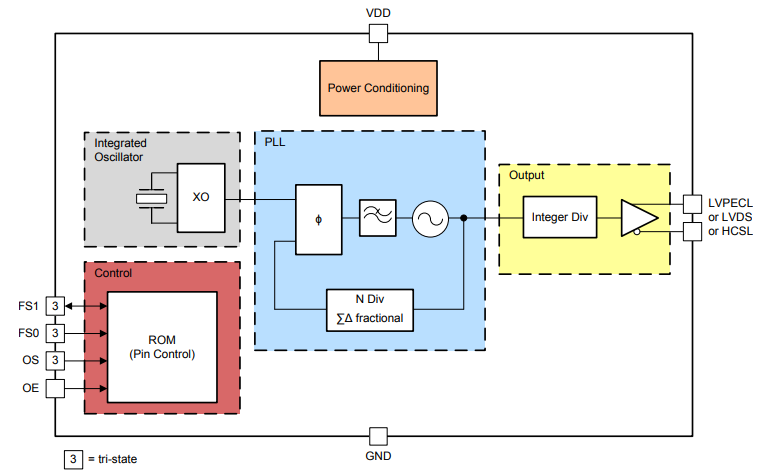

機能ブロック図
