Texas Instruments LMR51430 SIMPLE SWITCHER®バックコンバータ
Texas Instruments LMR51430 SIMPLE SWITCHER®バックコンバータは、最大3Aまでの負荷電流駆動に対応しており、使用が簡単です。LMR51430は、4.5V～36Vの広範な入力範囲に対応しており、安定化が図られていない電源からの電力調整を目的とする包括的な産業アプリケーションに最適です。デバイスのスイッチング周波数は500kHzおよび1.1MHzであり、結果としてソリューションサイを最適化できる比較的小さなインダクタを使用できます。
TI LMR51430バックコンバータには、軽負荷状態で高効率を達成できるPFM型式、および一定の周波数で動作し負荷全域での出力電圧リップルが小さいFPWM型式があります。デバイスは、ソフトスタートと補償回路を内部に実装しているため、最小限の外付け部品のみ必要です。さらに、LMR51430は、サイクル・バイ・サイクルの電流制限、ヒカップモードの短絡保護、過度の電力損失が発生した場合の熱シャットダウンといった内蔵保護機能を備えています。
LMR51430は、6ピンSOT-23パッケージに格納されています。
特徴
- 機能安全対応
- 機能安全システム設計を支援する文書を利用可能
- 堅牢な産業用アプリケーション用に設定されています。
- 4.5V～36V入力電圧範囲
- 3Aの連続出力電流
- 最小70nsスイッチON時間
- 500kHz、1.1MHzの固定スイッチング周波数オプション
- –40°C～150°C接合部温度範囲
- 98%最大のデューティーサイクル
- プリバイアス出力をともなう起動
- ヒカップモード付き内部短絡保護
アプリケーション
- 電化製品
- ビル用オートメーション
- モータドライブ
- 汎用ワイドVIN電源
簡略図
ブロック図

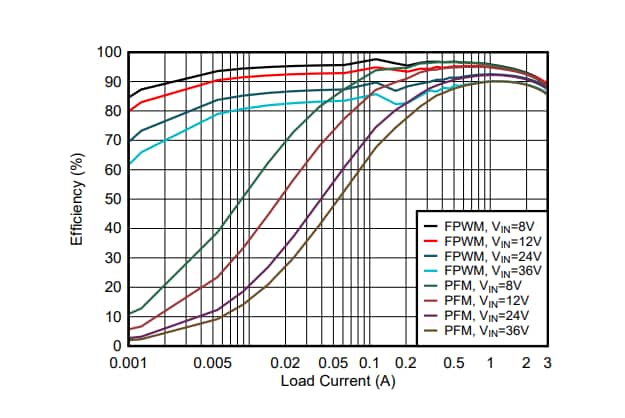

出力電流に対する効率性
公開: 2022-07-25
| 更新済み: 2022-11-17
