Texas Instruments LMX2491低ノイズフラクショナルN PLL

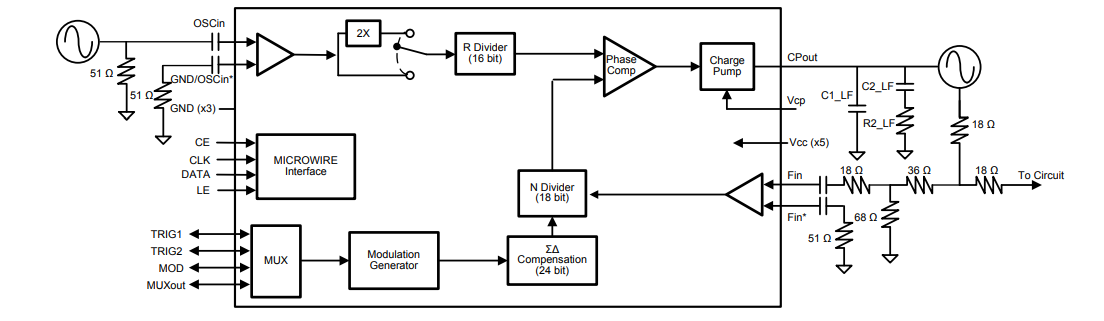

Texas Instruments LMX2491低ノイズフラクショナルN PLLは、6.4GHz広帯域デルタシグマフラクショナルN PLLで、ランプ/チャープ生成の機能が備わっています。このデバイスは、位相周波数検出器、プログラマブル・チャージ・ポンプ、外部VCO向け高周波入力で構成されています。LMX2491は、FSK、PSK、最大8セグメントの構成可能な区分線形FM変調プロファイルを含む、幅広く柔軟なランピング機能をサポートしています。このデバイスは、最大200MHzの位相検出レートで、微細なPLL解像度と高速ランプに対応しています。LMX2491を使用すると、どのレジスタでもリードバックさせることができます。LMX2491は、3.3Vの単一電源で動作できます。さらに、最大5.25Vのチャージ・ポンプに対応して外部アンプの必要性を排除しているため、位相ノイズ性能が向上したシンプルなソリューションの作成につながります。
