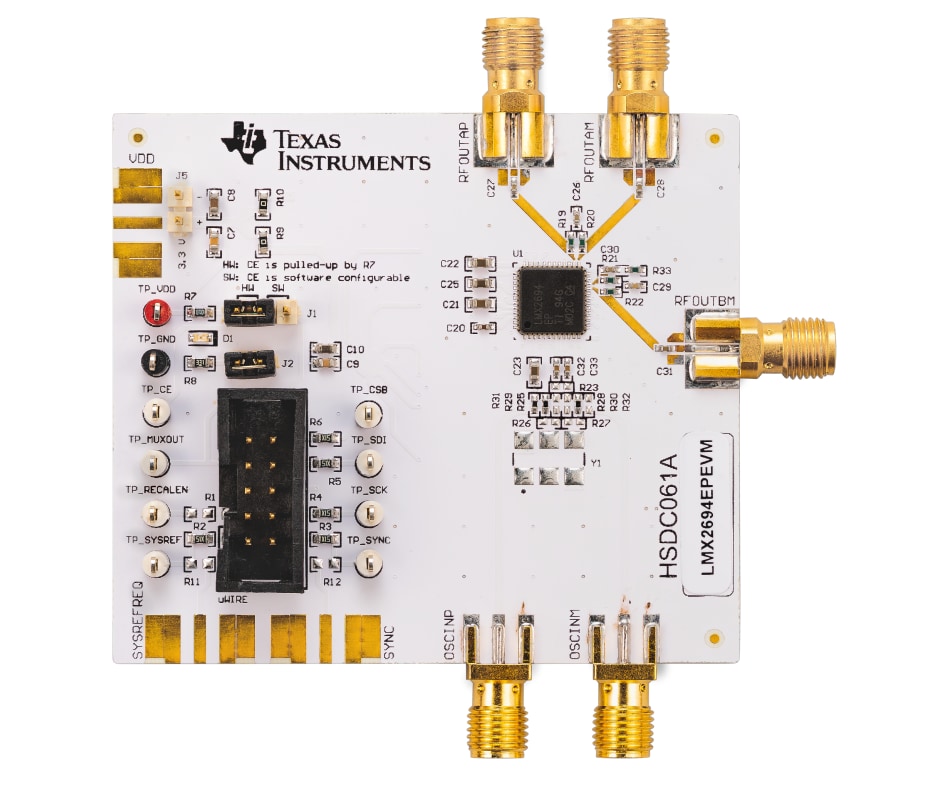

Texas Instruments LMX2694EPEVM評価モジュール
Texas Instruments LMX2694EEPEVM評価モジュールは、ボードに搭載されているLMX2694-EPの性能を評価するように設計されています。LMX2694-EPは、高性能ワイドバンドシンセサイザで、内部VCOダブラを使用せずに39.3MHz～15.1GHzの間で任意の周波数を発生させることができます。また、3.3V単供給で動作し、オンボード低ノイズLDOの必要性を排除したLDOが統合されています。
LMX2694EPEVM評価モジュールには、シンセサイザ用の完全回路があり、性能が最適化されておりテスト済です。なおUSBプログラミングモジュールを搭載しています。
特徴
- 15GHz直接VCO出力
- 8GHzキャリアで54fs RMSジッタ（100Hz～100MHz）
- 複数デバイス間の出力位相の同期
- SYSREFに対応
- 使用温度範囲: -55°C～115°C
接続図
概要
関連製品
Texas Instruments USB2ANYインターフェイス・アダプタ
コンピュータを使用して、小型ドングルを用いたUSB接続から評価モジュールを制御できます。
公開: 2019-11-25
| 更新済み: 2024-02-06
