Texas Instruments LP5814/5DRLEVM評価モジュール
Texas Instruments LP5814/5DRLEVM 評価基板を使用すると、LP5814、LP5814I、LP5816、LP5815 LP5817ドライバの開発を容易に行うことができます。LP5814DRLEVMは、LP5814、LP5814I、LP5816の機能の評価用です。一方、TI LP5815DRLEVMは、LP5815およびLP5817の機能を評価できます。
• LP5814 4チャネルI2Cインターフェイス RGBW LEDドライバ、自動アニメーション制御機能
付き
• LP58153チャネルI2Cインターフェイス RGB LEDドライバ、即時点滅および自動アニメーション制御機能付き
• LP5814I 4チャネルI2Cインターフェイス RGBW LEDドライバ、自動アニメーション制御および即時点滅機能付き • LP5816 4チャネルI2Cインターフェイス RGBW LEDドライバ
• LP5817 3チャネル I2Cインターフェイス RGB LEDドライバ
USB2ANY インターフェイス・アダプタを介してすべてのLP5814/4I/5/6/7デバイスを制御するための、LP581x_RUKA グラフィカル・ユーザー・インターフェイス（GUI）を提供
特徴
- LP5814EVM 4チャネルI2Cインターフェイス RGBW LEDドライバ、自動アニメーション制御機能付き
- LP5815EVM 3チャネルI2Cインターフェイス RGB LEDドライバ、即時点滅および自動アニメーション制御機能付き
- USB2ANYインターフェイス・アダプタからのI2C信号と3.3Vの電源入力
- このEVMを制御するには、LP581x_RUKA GUIを使用
アプリケーション
- 電子タバコ、イヤホン、充電ケースなどの携帯電子機器およびウェアラブル
- スマート・スピーカ、RGBマウス、ビデオ・ドアベルなどのゲームおよびホーム・エンターテイメント
- EV充電ステーションおよびファクトリ・オートメーションなどの産業用HMI
キット内容
- LP5814/LP5815評価モジュール
- USB2ANYインターフェイス・アダプタ（リボンケーブルとUSBケーブル付属）
関連アダプタ
Texas Instruments USB2ANYインターフェイス・アダプタ
コンピュータを使用して、小型ドングルを用いたUSB接続から評価モジュールを制御できます。
関連LEDドライバ
Texas Instruments LP5814 4チャンネルRGBW LEDドライバ
この デバイスは、4チャンネルRGBW LEDドライバで、自律型アニメーション制御を備えています。
Texas Instruments LP5815 3チャンネルI2CインターフェイスRGBW LEDドライバ
このデバイスは、自律型アニメーションエンジン制御と制御可能な即時点滅機能を備えています。
Texas Instruments LP5816 4チャンネルI2CインターフェイスRGBW LEDドライバ
このデバイスには、アナログおよびPWM調光方法が採用されており、パワフルな性能を達成できます。
Texas Instruments LP5817 3チャンネルRGB LEDドライバ
このデバイスは、アナログ調光法とPWM調光法の両方を採用して、強力な性能を実現しています。
ハードウェア接続

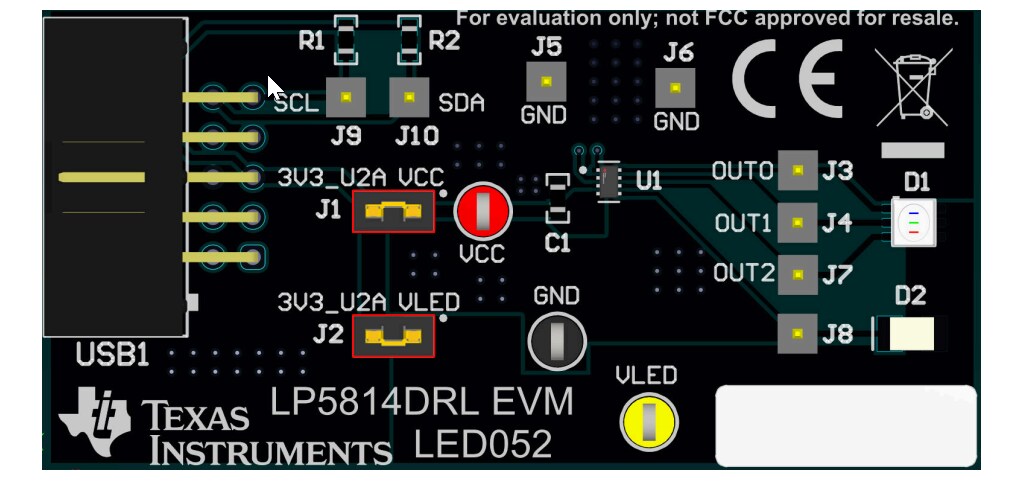

LP5814DRLEVM デフォルトのジャンパ設定
LP5815DRLEVM デフォルトのジャンパ設定
