Texas Instruments LP5864 4×18 LEDマトリックスドライバ
Texas Instruments LP5864 4×18 LEDマトリックスドライバは、小型ソリューションサイズのLEDマトリックスにおけるアニメーションおよび表示目的の改善されたユーザー体験を目的に設計されています。LP5864は、18の定電流シンク（N（N = 1/2/4/6/8/11) )を集積しており、N × 18LEDドットまたはN × 6 RGB LEDをサポートするようにMOSFETを切り替えます。LP5864には、最大72のLEDドットまたは24のRGB LEDを対象とした4つのMOSFETが統合されています。
TI LP5864 4×18 LEDマトリックスドライバは、アナログおよびPWM調光方法をサポートしています。デバイスは、アナログ調光用に256ステップで各LEDドットを調整できます。統合8ビットまたは16ビット構成可能PWMジェネレータを使用すると、PWM調光のためのスムーズで可聴ノイズのない調光制御を実現できます。各LEDドットは、8ビットグループPWMに任意にマッピングして、同時に調光制御を達成できます。
LP5864 LEDドライバは、データトラフィックを最小限に抑えるために完全なアドレス指定が可能なSRAMを実装しています。ゴーストキャンセル回路は、上下両方のゴーストを除去するように統合されています。LP5864は、LEDオープンおよびショート検出機能も実現しています。
LP5864 LEDドライバは、4mm × 4mm 32-VQFNパッケージでご用意があり、1MHz（最大）I2Cまたは12MHz（最大）SPIインターフェイスが搭載されています。
特徴
- LEDマトリックストポロジ：
- 72のLEDドット用の4つのスキャンスイッチが搭載された18の定電流シンク
- 1～4個のスキャンスイッチ用に構成可能
- 動作電圧範囲：
- 2.7V～5.5VのVCC/VLED範囲
- ロジックピンは、1.8V、3.3V、5Vとの互換性あり
- 18の定電流シンク（高精度）:
- VCC ≥ 3.3Vの場合に1電流シンクあたり0.1mA～50mA
- ±5%以内のデバイス対デバイス誤差
- ±5%以内のチャネル対チャネル誤差
- バランスのとれた過渡電力のための位相シフト
- 超低消費電力:
- EN =低シャットダウンモードの場合にICC ≤ 2uA
- EN = HighおよびCHIP _ EN = 0（データ保持）スタンバイモードの場合にICC ≤ 10uA
- チャネル電流 = 5mAアクティブモードの場合にICC = 4.3mA（標準）
- データトラフィックを最小限に抑える完全アドレス可能SRAM
- 個別のLEDドットオープンおよびショート検出
- 柔軟性に富んだ調光オプション:
- 各LEDドットの個々のON / OFF制御
- アナログ調光（電流利得制御）
- すべてのLEDドットのグローバル3ビット最大電流（MC）設定
- 赤、緑、青の7ビット色電流（CC）設定の3グループ
- 各LEDドットの個別の8ビット・ドット電流（DC）設定
- 可聴ノイズフリー周波数によるPWM調光
- すべてのLEDドットのためのグローバル8ビットPWM調光
- LEDドット不定マッピングのための8ビットPWM調光の3つのプログラマブルグループ
- 各LEDドットの個別の8ビットまたは16ビットPWM調光
- デグリングと低輝度補償
- インターフェイスのオプション:
- 1MHz（最大） IFS =低の場合のI2Cインターフェイス
- 12MHz（最大） IFS =高の場合にSPIインターフェイス
アプリケーション
- LEDアニメーションと表示:
- キーボード、マウス、ゲーム付属品
- 主要およびスマート家電製品
- スマートスピーカ、ワイヤード、ワイヤレススピーカ
- オーディオ・ミキサ、DJ機器、放送
- 機器、スイッチ、サーバーにアクセスする
- 光モジュール用の定電流シンク
関連のある評価ボード
Texas Instruments LP5860EVMドライバ評価モジュール（EVM）
LEDマトリックスドライバLP5860の特性、動作、使用量の評価に使用します。

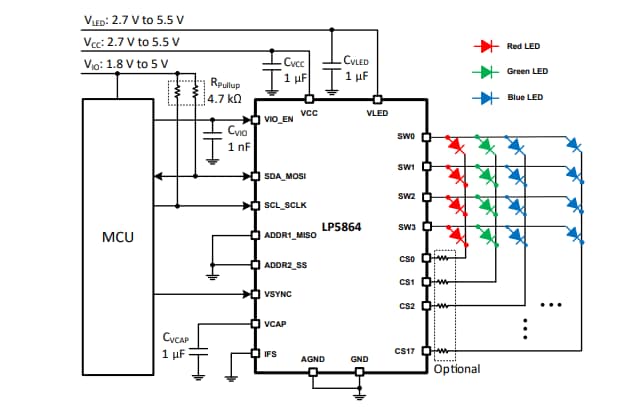

簡略図
ブロック図
公開: 2022-04-05
| 更新済み: 2022-04-11
