Texas Instruments MLTLDO2EVM-037レギュレータ評価モジュール（EVM）

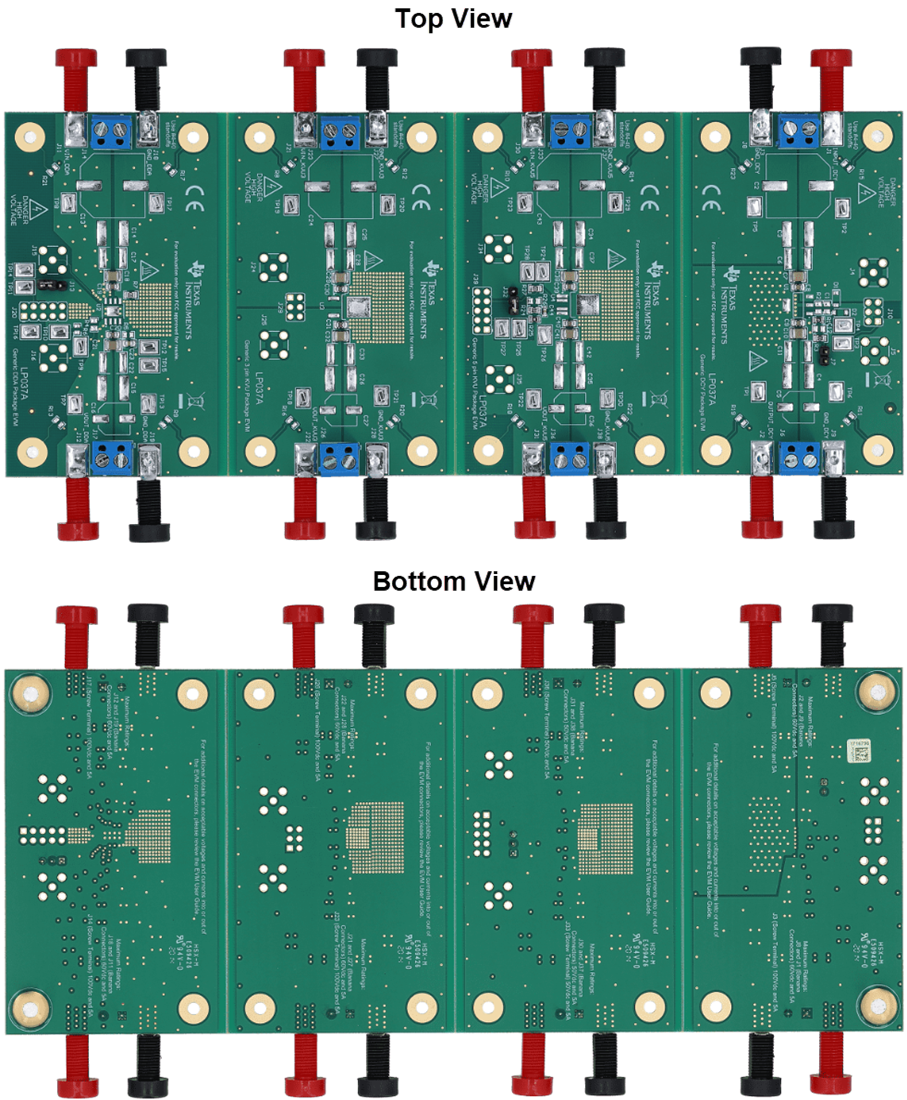

Texas Instruments MLTLDO2EVM-037レギュレータ評価モジュール（EVM）は、設計エンジニアが回路アプリケーションで使用可能なリニア・レギュレータの動作と性能を評価するのに役立ちます。Texas Instruments MLTLDO2EVM-037は、4種類の線形レギュレータ設計を提供しており、それぞれPCB製造ステップのタブルーティングを介して他から電気的に絶縁されています。ボードは、必要に応じて分離タブからすぐに分離できます。これらのボードを組み合わせることで、DDA、DCY、3ピンKVU、5ピンKVUパッケージに多数のリニア・レギュレータを実装できます。

DDA、DCY、3ピンKVUパッケージを搭載したボードは、入力端子と出力端子の間で最大100VDCの電圧に耐えるように設計されています。5ピンKVUパッケージを搭載した基板は、入力端子と出力端子の間で最大50VDCの電圧に耐えるように設計されています。4枚のボードはすべて、5ADCの電流引き込みに耐えるように設計されています。この設計により、評価モジュールは、TIのポートフォリオにある多数のリニア・レギュレータ設計や、高電圧または大電流で動作する可能性のある将来の設計に使用できます。

各ボードは、複数の入出力コンデンサを入力できるように設計されており、ユーザー固有のニーズに合わせて評価モジュールをカスタマイズできます。ユーザが選択可能な接地が各ボードに用意されているため、ユーザはフローティング・アプリケーションでリニア・レギュレータを評価することができます。熱バイアスは、デバイスによって発生する熱の熱拡散を促進するために、各線形レギュレータの近くに配置されています。評価モジュールには、評価モジュールをテスト面から持ち上げるための4つのバンポンがあり、スタンドオフまたは外部シャーシに取り付けるための取り付け穴が開いています。
