Texas Instruments MLVD20XBEVM M-LVDS評価モジュール（EVM）

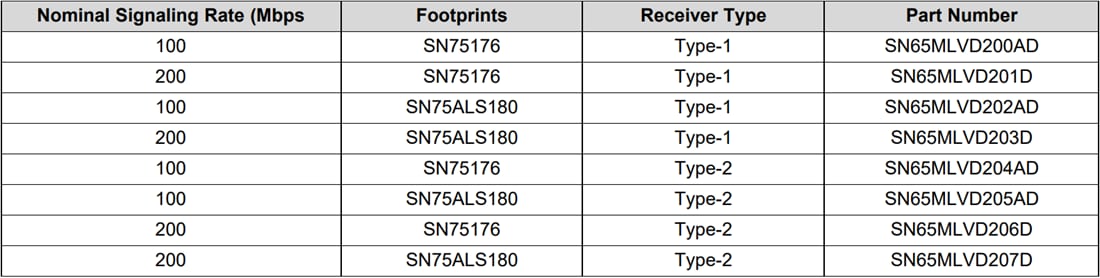

Texas Instruments MLVD20XBEVMは、ボードの片方に個別のドライバとレシーバセクション（U1）があり、RUMパッケージの片方にトランシーバセクション（U3）があるように設計されています。U2およびU4はデフォルトではインストールされていませんが、サポートされているデバイスを評価する場合はインストールできます。出荷時の評価モジュールには、各ドライバ出力、レシーバ入力、およびトランシーバI/Oに100Ω終端抵抗器が1つずつ組み込まれています。この機能により、ユーザーは同じ評価モジュール上に接続された単一のドライバ、レシーバ、またはトランシーバを、伝送路や追加のI/Oを扱うことなく評価することができます。評価モジュールには、各ドライバ出力、レシーバ入力、トランシーバI/Oでの取り付けられていない追加の100Ω終端抵抗があり、必要な構成に応じて取り付けることができます。さらに、出力と直列接続された453Ω抵抗のおかげで、SMAコネクタで測定すると各レシーバの出力は実際の値の1/10になります。抵抗は、50Ω負荷への終端のための電流制限として取り付けられています。

ジャンパが搭載されており、評価モジュールの2つのセクションで同じ電力と接地を共有したり、独立した電源で実行できます。これらのジャンパを取り外して別途の電源を使用することによって、接地シフトまたはコモンモード・オフセットを導入できます。
