Texas Instruments OPAx328オペレーショナルアンプ
Texas Instruments OPAx328オペレーショナルアンプは、シングルチャネルおよびデュアルチャネルの高精度・低電圧CMOSオペレーショナルアンプで、低ノイズと広い帯域幅向けに最適化されています。OPAx328はクロスオーバー歪みがゼロのリニア入力段を備えており、入力範囲全体にわたって120dB(標準値) という優れたコモンモード除去比 (CMRR) を実現します。デバイスの入力コモンモード電圧範囲は、負と正の電源レールを100mV超に拡張しています。
TI OPAx328オペレーショナルアンプは、TI独自のe-trim™オペレーショナルアンプ技術を採用しており、入力スイッチングまたは自動ゼロ技術を一切必要とせずに超低オフセットと低入力オフセットドリフトの独自の組み合わせを実現できます。OPAx328は、低ノイズ（6.1nV/√Hz）および高速動作（40MHz、30V/μs）を達成しており、サンプリング・アナログ/デジタルコンバータ（ADC）の駆動に最適です。また、OPAx328は、高インピーダンス入力、単電源アプリケーションにも適しています。
特徴
- ゼロクロスオーバー歪みの精度:
- ±50µV（最高）低オフセット電圧
- 120dB高CMRR
- レール・ツー・レールI/O
- 40MHzの広い帯域幅
- 低入力バイアス電流: 1pA（最大）
- 10kHzで6.1nV/√Hzの低ノイズ
- 30V/µsスルーレート
- 180ns高速0.01%セトリング時間
- 単供給電圧範囲:2.2V～5.5V
- ユニティゲインで安定
アプリケーション
- 光学モジュール
- ポジションセンサ
- マルチパラメータ患者モニタ
- CTおよびPETスキャナ
- 化学およびガス解析器
- 双方向400Vおよび800V～LV
- 加盟店ネットワークおよびサーバーPSU
- ストリングインバータ
- ソーラーパワーオプティマイザ

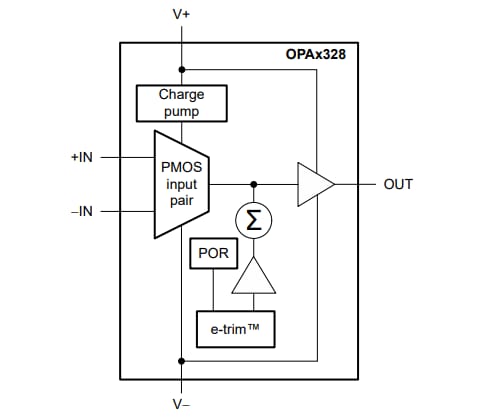

ブロック図
公開: 2022-07-27
| 更新済み: 2025-03-21
