Texas Instruments OPA862シングルエンド-差動アンプ
Texas Instruments OPA862シングルエンド-差動アンプは、センサとの直接インターフェイス接続を目的とした高入力インピーダンスによって設計されています。OPA862の消費静止電流はわずか3.1mAで、ゲイン 2V/V 構成の出力基準ノイズ密度は 8.3nV/√Hz です。1kΩ 抵抗を使用して1V/Vのゲインで構成された完全差動アンプは、OPA862等価出力-参照ノイズ密度8.3nV/√Hzを達成するために、1nV/√Hz未満でなければなりません。
外付け抵抗を使用して、OPA862を他のゲインに設定することができます。OPA862アンプは、400MHzの広い利得帯域幅と 140V/µs のスルーレートを特徴としています。この機能により、同等のシングルエンド-差動ADCドライバに比べて、卓越した直線性と高速セトリング、18ビット性能が実現します。アンプには、出力同相電圧を設定するための基準入力ピンがあります。
OPA862は、3V～12.6Vの広い電源範囲で動作し、レール・ツー・レール出力段を提供することを完全に特徴としています。OPA862は、Texas Instruments独自の高速シリコン・ゲルマニウム（SiGe）プロセスを使用して製造され、18ビット・システム用の卓越した歪み性能を達成しています。デバイスに含まれる追加機能として、パワーダウン状態でわずか12µAの静止電流を消費するディセーブル・モードがあります。
Texas Instruments OPA862シングルエンド-差動アンプは、-40℃～+125°Cの拡張産業用温度範囲で動作する定格を備えています。
特徴
- 3V～12.6Vの広い供給範囲
- 325MΩの高入力インピーダンス
- 電圧ノイズ
- 入力参照（f ≥5kHz）：2.3nV/√Hz
- 出力参照（f ≥10kHz）：8.3nV/√Hz
- 差動出力オフセット±700µV（最大
- ±1.5µV/℃（標準）出力オフセット・ドリフト
- ±5nA（標準）A2 バイアス電流キャンセル、IB
- 400MHz利得帯域幅積
- 44MHz(G = 2V/V) 小信号帯域幅
- 140V/µs スルーレート
- -122dBc、-140dBc HD2、HD3（VOD =10VPP,50kHz）
- レールツーレール出力: 高リニア出力電流：60mA（標準）
- 3.1mA自己消費電流
- 12µA静止電流によるディセーブルモード
- 拡張温度動作：-40°C～+125°C
アプリケーション
- 16ビットおよび18ビットADCドライバ
- メモリとLCDテスタ
- データアクイジション（DAQ）
- 試験および測定
- トランスインピーダンスアンプ（TIA）
- Class-Dオーディオアンプドライバ
- 圧電センサインターフェイス
- 医療用計測機器

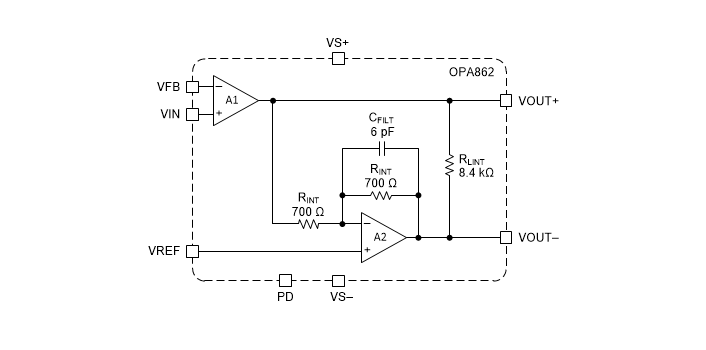

機能図
関連のある開発ツール
Texas Instruments OPA862DEVMアンプ評価モジュール（EVM）
アンプの機能性と汎用性を迅速かつ簡単に評価するように設計されています。
