Texas Instruments OPT4060DTSEVM 評価モジュール

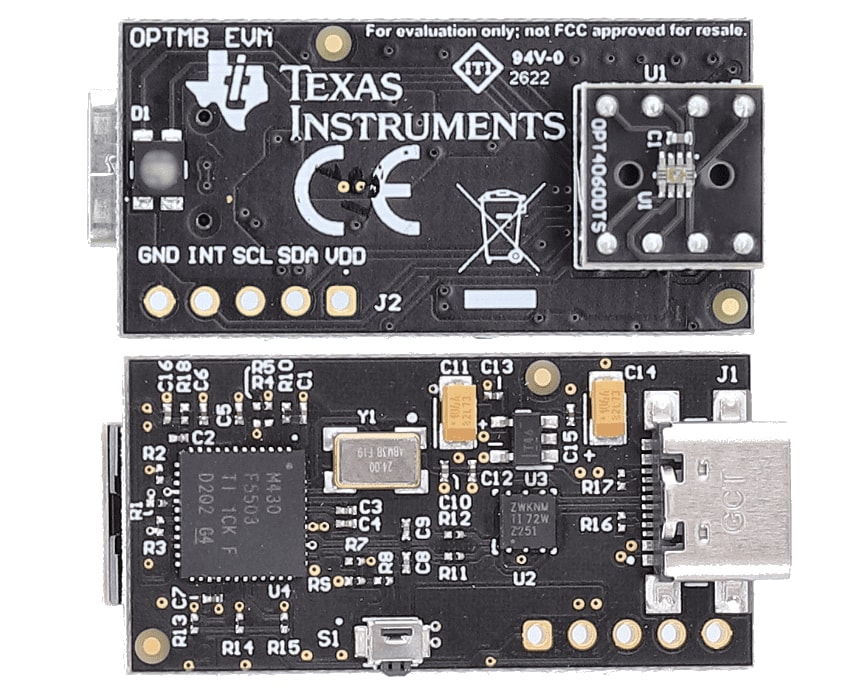

TI OPT4060DTSEVMには、2つのPCBが組み込まれています。最初のボードは、GUI評価ソフトウェアを動作させるコンピュータと通信するためのUSBインターフェイス、クーポンボードに差し込むためのソケット、PCとソケットに接続されたデバイスとの間のブリッジとして機能するTI MSP430マイクロプロセッサで構成されたOPTMBEVMボードです。また、このボードは光センサに電力を供給し、光センサとPCの間で適切なデジタル信号を送受信します。2つ目のボードは、OPT4060およびデカップリングコンデンサが搭載されたOPT4060クーポンボードです。このクーポンボードをマザーボードに接続し、接続した状態でTIソフトウェアを使用して素早く評価することができます。これにより、クーポンを削除してデバイス・ピンに直接アクセスし、システムで評価することができます。
