Texas Instruments PCM182x Burr-Brown™オーディオADC
Texas Instruments PCM182x Burr-Brown™オーディオADCは、最大2つのアナログチャンネルの同時サンプリングに対応しています。PCM182xは、2VRMSフルスケール信号が備わった差動ラインとマイク入力をサポートしています。PCM1820では、123dBダイナミックレンジ・エンハンサが有効になっており、113dBダイナミックレンジ・エンハンサが無効になっています。PCM1821は、106dBダイナミックレンジおよび–95dB THD+Nを供給します。
TI PCM182x Burr-BrownオーディオADCには、位相ロックループ（PLL）、最大192kHzまでのサンプルレートを実現すると同時にDC除去ハイパスフィルタ（HPF）が統合されています。ADCは、時間分割多重（TDM）またはI2Sオーディオ形式、をサポートしており、ハードウェア・ピン・レベルで選択できます。さらに、PCM182xは、オーディオ・バス・インターフェイス動作のためのマスタとスレーブ・モード選択をサポートしています。
これらには、3.3Vの単供給から給電できる機能と組み合わせて、高性能機能が集積されており、遠距離マイク記録アプリケーションにおけるスペースに制約のあるオーディオシステムで、デバイスを使用することができます。
PCM182x ADC ADCは、20ピンWQFNパッケージでご用意があり、–40°C～+125°Cに指定されています。
特徴
- ステレオ高性能ADC：
- 2チャンネル・アナログマイクまたはラインイン
- ADCラインとマイク差動入力性能:
- PCM1820ダイナミックレンジ
- 123dB、ダイナミックレンジ・エンハンサ有効
- 113dB、ダイナミックレンジ・エンハンサ無効
- 106dB PCM1821ダイナミックレンジ
- –95dB THD+N
- PCM1820ダイナミックレンジ
- ADC差動2VRMSフルスケール入力
- ADCサンプルレート (fS) = 8kHz～192kHz
- ハードウェアピン制御構成
- 線形位相または低レイテンシフィルタの選択
- 柔軟性に富んだ自動シリアルデータインターフェイス：
- マスタまたはスレーブ・インターフェイスの選択
- 32ビット、2チャンネルTDM
- 32ビット、2チャンネルI2S
- オーディオクロックの損失時の自動パワーダウン
- 統合型ハイスピード・オーディオPLL
- 3.3V単電源動作
- I/O供給動作：3.3Vまたは1.8V
- 3.3V AVDD供給のための電力消費:
- 16kHzサンプルレートで19.6mw/チャンネル
- 48kHzサンプルレートで21.3mw/チャンネル
アプリケーション
- スマートスピーカ
- DVDレコーダとプレーヤ
- AVレシーバ
- ビデオ会議システム
- IPネットワークカメラ
関連評価モジュール
Texas Instruments PCM182xEVM/PCM182xQ1EVM評価モジュール
2チャンネル対応のハードウェア制御型・高性能ADCであるPCM182xの機能試験に使用します。

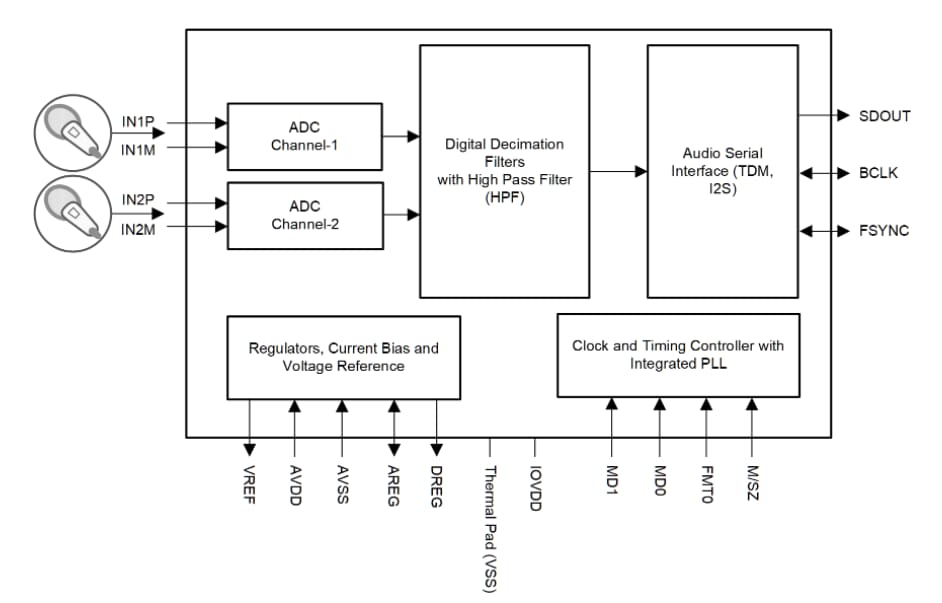

機能ブロック図
マイクの録音図
