Texas Instruments PCMD3140 PDM-TDMへの入力-またはI²S-出力コンバータ
Texas Instruments PCMD3140 PDM-TDMへの入力-またはI2S-出力コンバータには、PDMマイク入力用に最大4つのデジタルチャンネルの同時サンプリングが備わっています。PCMD3140は、プログラマブル・デジタル音量制御、マイク・バイアス電圧、位相ロック・ループ（PLL）、プログラマブル・ハイパス・フィルタ（HPF）、双2次フィルタ、低レイテンシ・フィルタ・モードが統合されており、最大768kHzまでの出力サンプルレートが可能になります。
TI PCMD3140 PDM-TDMへの入力-またはI2S-出力コンバータは、時間分割多重（TDM）、I2S、または左揃え（LJ）オーディオ形式をはじめとするオーディオシリアルデータインターフェースが特徴です。さらに、このデバイスは、オーディオ・バス・インターフェイス動作のためのI2Cインターフェイスまたはマスタおよびスレーブ・モード選択で制御されています。
高性能機能と、3.3Vまたは1.8Vの単供給から給電できる機能を組み合わせることで、PCMD3140は遠距離マイク記録アプリケーションにおける、スペースに制約のあるオーディオシステムにとって優れた選択になります。
PCMD3140コンバータは、20ピンWQFNパッケージでご用意があり、–40°C～+125°Cに指定されています。
特徴
- 4チャンネルPDMマイク同時変換
- TDMまたはI2S出力コンバータ性能に対するPDM入力：
- 高性能第5次PDM入力が備わった127dBダイナミックレンジ（DR）
- 高性能第4次PDM入力が備わった117dBダイナミックレンジ（DR）
- チャンネル加算モード、高性能4次PDM入力が備わったDR性能：
- 120dB、2チャンネル加算
- 768kHz～6.144MHzのプログラマブルPDMクロック出力
- 8Khz～768kHzのプログラマブル出力サンプルレート（FS）
- プログラマブルチャンネル設定:
- デジタル音量コントロール：–100dB～27dB
- 0.1dB分解能をともなうゲインキャリブレーション
- 163ns分解能をともなう位相キャリブレーション
- マイク・バイアスまたは供給電圧発生
- 音声アクティビティ検出（VAD）
- 低レイテンシ信号処理フィルタ選択
- プログラマブルHPFおよびバイカッドデジタルフィルタ
- I2C制御
- 統合型ハイスピード・オーディオPLL
- 自動クロック分周器の設定構成
- 自動シリアルデータインターフェイス:
- TDM、I2S、または左揃え（LJ）形式
- 16ビット、20ビット、24ビット、または32ビットワード長
- マスタまたはスレーブ・インターフェイス
- 単供給動作：3.3Vまたは1.8V
- I/O供給動作：3.3Vまたは1.8V
- 1.8V供給での電力消費:
- 16kHzサンプルレートで2.8mW/チャンネル
- 48kHzサンプルレートで3.6mW/チャンネル
アプリケーション
- ビデオドアベル
- スマートスピーカ
- 建物のセキュリティ・ゲートウェイ
- IPネットワークカメラ
- GPSパーソナル・ナビゲーション・デバイス
- ビデオ会議システム
関連製品
Texas Instruments PCMD3140EVM-PDK性能デモキット - TI | マウザー
PCMD3140の性能と機能の評価を目的としたプラットフォームです。
その他の資料

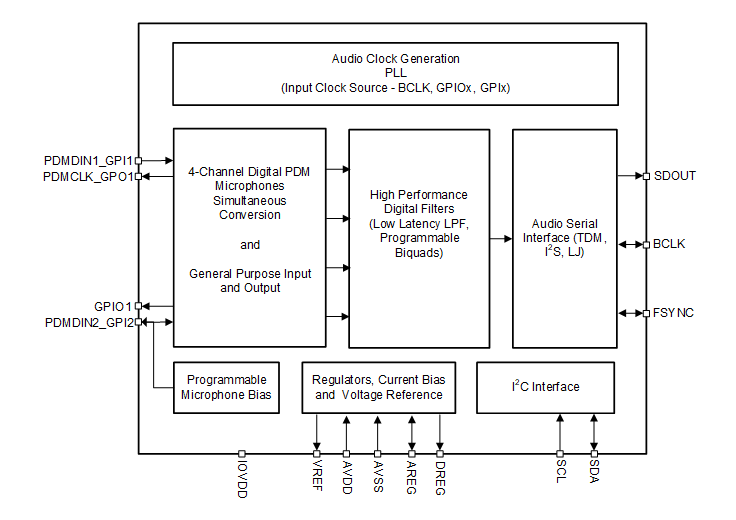

機能ブロック図
簡略ブロック図
公開: 2021-07-20
| 更新済み: 2022-12-07
