Texas Instruments PGA855プログラマブルゲイン計装用アンプ

Texas Instrument PGA855プログラマブル ゲイン計装アンプは、完全差動出力を備えた高帯域幅のプログラマブル ゲイン計装用アンプです。PGA855は、3 つのデジタル ゲイン選択ピンを使用して、0.125V/Vの減衰ゲインから最大 16V/V までの 8 つのバイナリ ゲイン設定があります。出力コモンモード電圧は、VOCM ピンを使用して独立して設定できます。

Texas Instruments のPGA855アーキテクチャは、追加の ADC ドライバを必要とせずに、最大1MSPSのサンプリング レートで高解像度、高精度のアナログ - デジタル コンバータ (ADC) の入力を駆動するように最適化されています。出力段の電源 (LVSS/LVDD) は入力段から切り離されています。デバイスを ADC の電源に接続して、ADC またはダウンストリーム デバイスをオーバードライブによる損傷から保護できます。

スーパーベータ入力トランジスタは、驚くほど低い入力バイアス電流を提供し、0.3pA/√Hz という非常に低い入力電流ノイズ密度を提供するため、PGA855は事実上あらゆるタイプのセンサに対して多用途の選択肢となります。低ノイズの電流フィードバック フロントエンド アーキテクチャは、高周波数でも優れた利得平坦性を提供するため、PGA855優れた高インピーダンス センサ読み出しデバイスになります。入力ピンに統合された保護回路は、電源電圧を超える最大±40Vまでの過電圧を処理します。

特徴

  • 8つのピンでプログラム可能なバイナリゲイン
    • G (V/V) = 1/8、1/4、1/2、1、2、4、8、および16
  • 1ppm/°C(最大) G = 1V/V の低ゲイン誤差ドリフト
  • 完全差動出力
    • ADC入力オーバードライブ保護を可能にする独立した出力電源ピン
    • 出力コモンモード制御
  • より高速な信号処理
    • すべてのゲインで10MHzの広帯域幅
    • 35V/μsの高スルーレート
    • 500ns~0.01%、950ns~0.0015%の整定時間
    • G = 16V/Vで7.8nV/√Hzの入力段ノイズ
    • より良い SNR を実現するフィルターオプション
  • 電源を超えた±40Vへの入力過電圧保護
  • 入力段の供給範囲
    • 単一供給:8V~36V
    • デュアル供給:±4V~±18V
  • 出力段の供給範囲
    • 単一供給:4.5V~36V
    • デュアル供給:±2.25V~±18V
  • -40°C~+125°Cの指定温度範囲

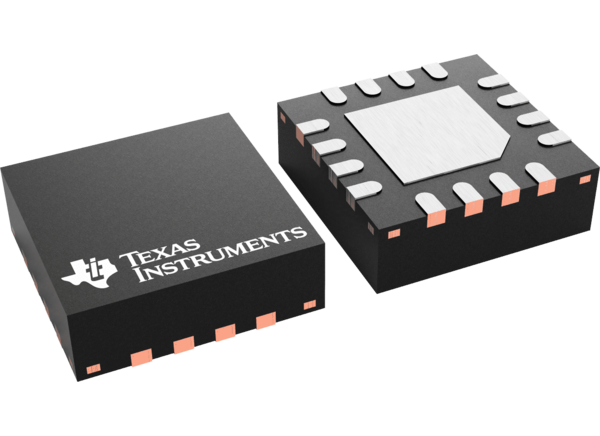

  • 3mm×3mmVQFN小型パッケージ

アプリケーション

  • ファクトリーオートメーションと制御
  • アナログ入力モード
  • データ収集(DAQ)
  • テストと測定
  • 半導体テスト

簡略アプリケーション

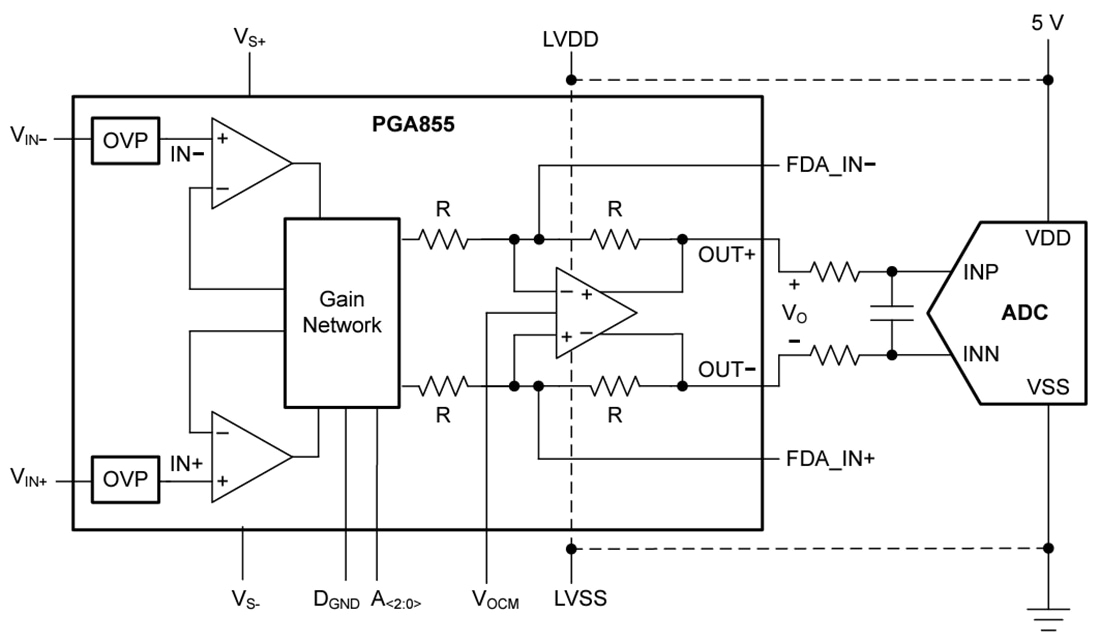

アプリケーション回路図 - Texas Instruments PGA855プログラマブルゲイン計装用アンプ
公開: 2024-01-17 | 更新済み: 2024-01-23
