Texas Instruments REF70EVM評価モジュール（EVM）

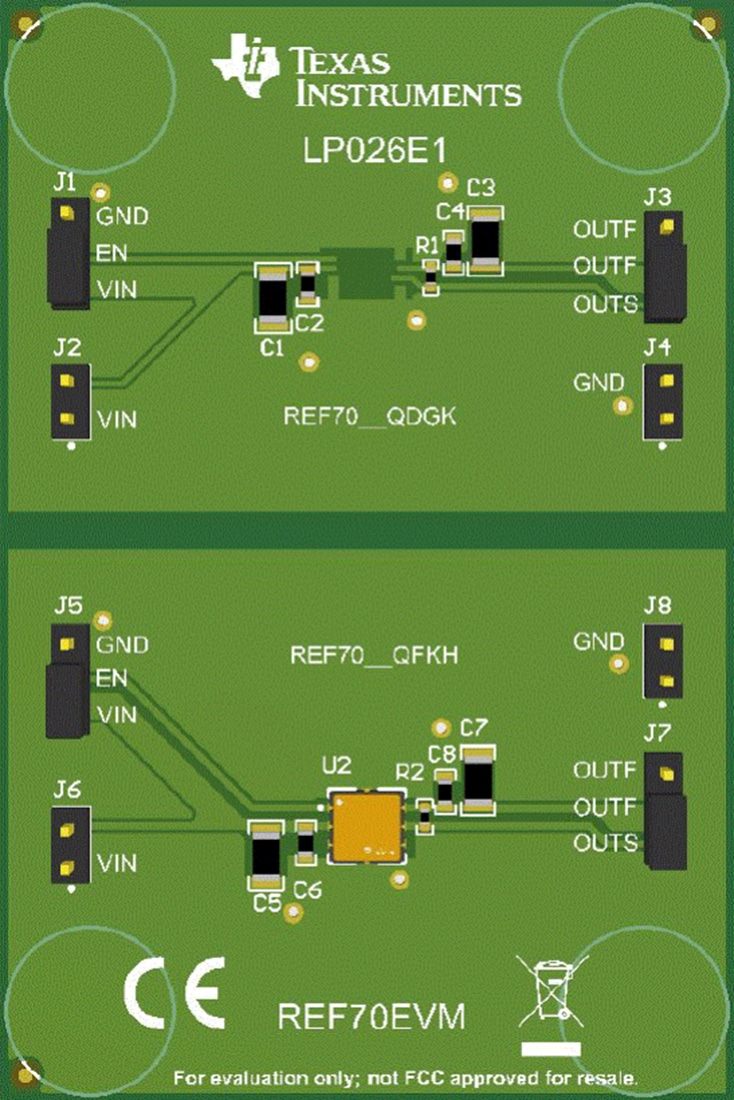

Texas Instruments REF70EVM評価モジュール（EVM）は、超低ノイズ・高精度の電圧リファレンスであるREF70の評価を目的としたプラットフォームです。REF70は、1ppm/Cの温度で非常に正確な電圧出力を維持しながら、動作中に0.22ppmp-pという極めて低い1/fノイズになっています。REF70EVMは、REF70ファミリとそのパッケージオプション型式を対象としたデフォルト構成をサポートしています。Texas Instruments REF70EVMは、LCCC（FKH）セラミックパッケージ（U2）向けに構成されており、代替パッケージ（U1）のためのMSSOP（DGK）ランドパターンが追加されています。V_IN ヘッダは、試験ポイントを外部電源に接続し、電源を供給できます。すべてのREF70入力ピンと出力ピンは、試験ヘッダ経由での外部接続を目的にアクセスできます。
