Texas Instruments REF8EVM評価モジュール
Texas Instruments REF8EVM 評価基板は、高精度シリーズ・リファレンス・デバイス (REF80) と、その内蔵ヒーターの性能を提示するためのプラットフォームです。TI REF8EVMは、セラミックLCCCパッケージに封止のREF80用です。REF80 温度制御型の埋め込みツェナー・リファレンスは、ヒーター内蔵の7.6V高精度リファレンスを搭載しており、0.05ppm/°Cの低温度ドリフトを実現します。内蔵ヒーターによりダイの内部温度が一定の設定温度に維持されるため、周囲温度の変化に関係なく基準電圧が一定に保たれます。
特徴
- オンボードのLDOを使用、または卓上電源からREF80に直接電力供給
- 内蔵ヒーターにより性能向上を実現
- ヒーターの温度が安定していることを示すための安定したLED出力
- バナナ・プラグ、またはバインディング・ポスト、SMAコネクタ他を使用する多数の測定方法
- SMAを介して DAC11001B EVM と互換性あり
アプリケーション
- 半導体試験装置とATE（自動試験装置）
- デジタル・マルチメータ（DMM）
- 信号発生器
- バッテリ試験装置
- 高精度データ収集システム
関連する技術資料
Texas Instruments REF80 温度制御型の埋め込みツェナー・リファレンス
高精度7.6Vリファレンスと内部ヒーターを組み合わせ、低 0.05ppm/°C 温度ドリフトを達成します。
プラグイン・モジュール
Texas Instruments BP-DAC11001EVM BoosterPack™プラグインモジュール
20ビット分解能でのDAC11001A DACの性能評価を目的とした、使いやすいプラットフォームです。
セットアップ
初期セットアップ

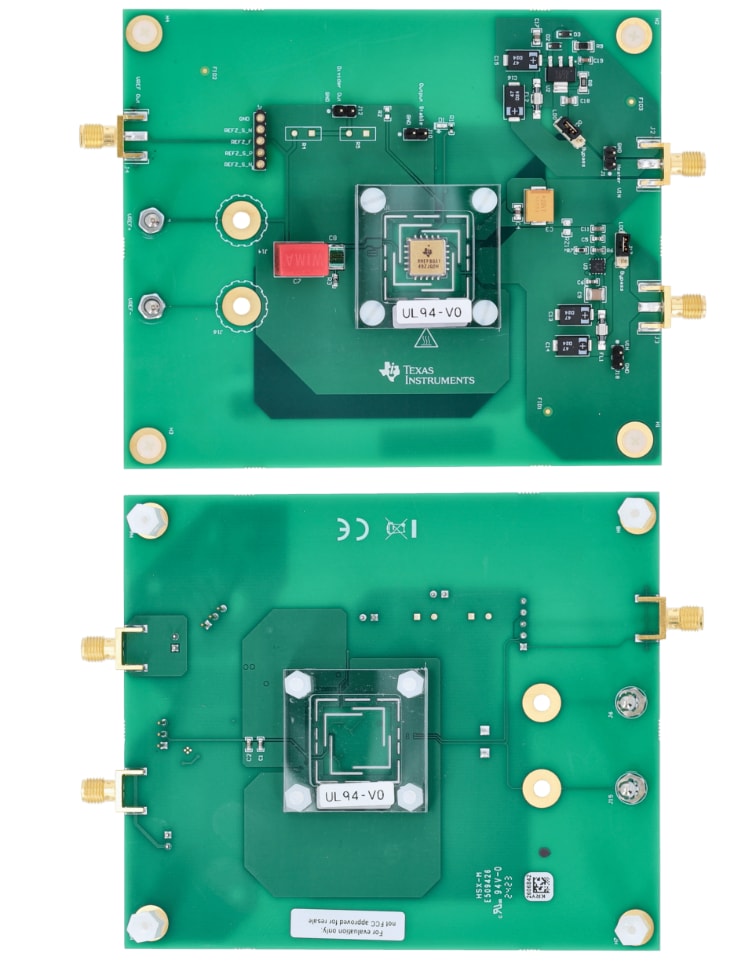

レイアウト
公開: 2025-05-29
| 更新済み: 2025-06-04
