アプリケーションで優れたEMIと熱性能、大きな出力電流、高い出力電圧、極限状態への適合テストや標準機能セットが要求されるかどうかにかかわらず、TI SIMPLE SWITCHER®パワーモジュールは多種多様な電力設計のために小型で使い勝手の良いパッケージに収められたオールインワンのパワーソリューションを提供します。

• シールド付きインダクタ内蔵
• 高精度イネーブル、外部ソフトスタート、シーケンスの追跡
• ベストインクラスの熱性能
• 低出力電圧リップル
• 標準接合部温度グレード: -40°～+125° C
• さまざまな負荷電流のためのピンツーピン互換
• 単一の露出銅ボトムによる使いやすいパッケージ
• EN55022（CISPR22）Class B放射性および伝導EMI規格に準拠

SIMPLE SWITCHER® Nanoモジュールは、スペースに制約のあるアプリケーションに最適です。強化されたシステム性能を提供する一方、スペースと高さに制約のあるアプリケーションでの、中間電圧レールからポイントオブロードまでのボード面積の削減にNanoモジュールを使用しています。

LMZ3 SIMPLE SWITCHERパワーモジュールは、DC/DCコンバータ、インダクタ、受動製品を、小型で薄いQFNパッケージに統合しました。高性能、高密度のポイント・オブ・ロード設計に必要な外部部品が3個という少なさで、配置図が極めてシンプルです。

LMZ1 SIMPLE SWITCHERリード付きパワーモジュールは、標準機能セットを必要とするアプリケーションに最適です。LMZ1シリーズの全てのパワーモジュールには、精密イネーブルピンとソフトスタートピンがあります。LMZ1420xパワーモジュールは、使い勝手の良い降圧型DC-DCソリューションで、比類のない電力変換効率、ラインと不可の安定化、出力精度が備わっています。

LMZ2 SIMPLE SWITCHERパワーモジュールの出力電流は最大10Aで利用可能で、大電流中間電圧レール、FPGA、ノイズに敏感なアプリケーションに電力供給するための追加機能を備えています。内部回路のスイッチング周波数を制御する周波数同期ピン、最大60Aの出力電流を達成するために一緒に複数のパワーモジュールを並列に接続するための電流分担ピンも装備しています。

特殊パワーモジュール

LMZ1420xH SIMPLE SWITCHERパワーモジュールには5V～30Vの出力電圧範囲があり、LMZ1360xHおよびLMZ2360xHモジュールには3V～16Vの出力電圧範囲があります。これらのパワーモジュールは、中間レールコンバータ、ファンや他のタイプの従来とは異なる負荷ポイントへの電力供給に最適で、-6V以下の電圧を必要とする検知アプリケーション向けです。

SIMPLE SWITCHER EXTパワーモジュールは、最低-55°Cまで保証されている拡張周囲温度と、軍事用のMIL-STD-883規格に準拠した衝撃と振動耐性を有し、最も極端な条件で卓越した性能を提供します。

製品リストを表示

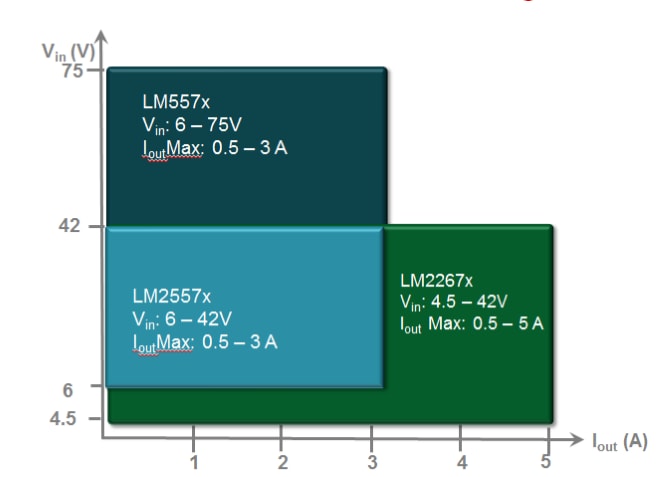

SIMPLE SWITCHERレギュレータは、高入力電圧を最大75V必要とする設計で使用され、EOUと柔軟性のバランスを保つことができます。

• 比類のない柔軟性: 複数のパッケージオプション、周波数同期、調節式電流制限、高精度イネーブル、ソフトスタート
• 汎用性の高いポートフォリオ: バックおよびブーストの両ソリューション
• 使いやすさ: 内部補償、低BOM数、ピン対ピン互換性

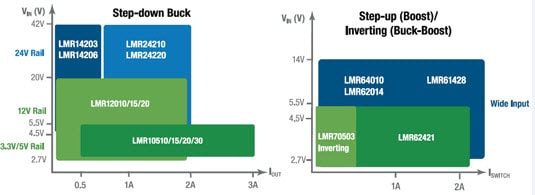

電圧レギュレータファミリの最新製品は、小型SIMPLE SWITCHER LMR Nanoレギュレータシリーズで、最大2Aの出力電流を実現している次世代SIMPLE SWITCHER電圧レギュレータです。SIMPLE SWITCHER Nanoレギュレータには、使い勝手の良さと高性能が組み合わされており、小型ソリューションサイズになっています。この新しいNanoモジュールパッケージは、小型の2.5 x 3 x 1.2mmサイズを誇り、市場での最小1A DC/DCソリューションとなります。

LMR1/6 Nanoレギュレータ	LMR2 Nanoレギュレータ	LMR7 Nanoレギュレータ
非同期バック、ブースト LLP & SOT-23パッケージ	同期バック micro SMDパッケージ	負の出力 micro SMDパッケージ

バック（降圧型）Nanoレギュレータ

ブースト（昇圧型）/反転Nanoレギュレータ

SIMPLE SWITCHER LM

製品リストを表示

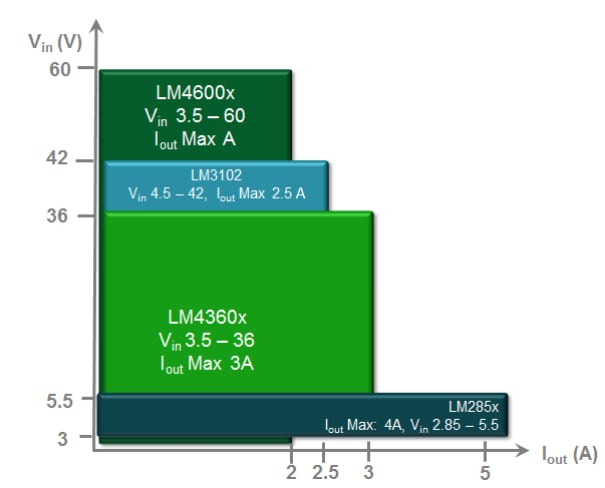

Texas InstrumentsのSIMPLE SWITCHER®コントローラは、使いやすく、簡素化された降圧型パワー・コントローラで、標準的なアプリケーションで最大12Aの出力電流を供給する能力があります。SIMPLE SWITCHERコントローラシリーズは、最大93%の効率性を実現できる同期整流アーキテクチャが特徴で、最大1MHzのスイッチング周波数を駆動して6〜42Vの広い入力電圧範囲をサポートできます。

TI LM3151/LM3152/LM3153のSIMPLE SWITCHERコントローラは、6V～42Vの入力電圧範囲で動作し、3.3Vの固定出力電圧を備え、スイッチング周波数は250kHz、500kHz、750kHzがあります。LM3150では、出力を1MHzまで調整できます。このSIMPLE SWITCHERコントローラは、コンスタント・オンタイム (COT) アーキテクチャを独自のエミュレーテッド・ リップル・モード (ERM) 制御と共に採用して低ESR出力コンデンサの使用を可能にしているため、ソリューション全体のサイズを縮小し、出力電圧リップルを小さくすることができます。これらの同期整流・降圧型コントローラは、電気通信、ネットワーク装置、セキュリティ監視などのアプリケーション用に設計されています。

LM315xシリーズコントローラは完全な設計ツールパッケージで、WEBENCHツールによる完全サポート、MOSFETセレクション、電気/熱シミュレーション、評価ボードなどの外部コンポーネント選択など設計プロセスのあらゆるステップを支援します。

また、LM315xシリーズは、完全な設計に必要な最小の11の外付け部品数を備え、コンスタントオンタイム（COT）アーキテクチャを採用して設計プロセスを簡素化します。このCOTアーキテクチャによって、固定出力電圧と周波数を提供しながらも、ループ補償の必要性を排除しています。

• 柔軟で効率的
• 外部FETの選択により電力効率の最適化が可能
• ソリューションサイズを縮小
• 特許出願中のエミュレーテッド・リップル・モード制御により、低ESRの出力コンデンサを使用できるため、ソリューション全体のサイズと出力電圧のリップルを縮小
• 市場でも最小数のコントローラ部品ソリューション
• 総コンポーネント数は最少11
• 露出パッドTSSOP-14パッケージ
• 熱性能向上を実現
• 負荷電流: 最大12A
• 入力電圧: 6V～42V

LM315xシリーズSIMPLE SWITCHER®コントローラの詳細

LM3481は、スイッチングレギュレータ用の汎用性の高いローサイドN-FET高性能コントローラです。昇圧型、フライバック、SEPICなどのローサイドFETを必要とするトポロジでの使用に適しています。LM3481は、極めて高いスイッチング周波数で動作させて、ソリューションの規模全体を縮小できます。LM3481のスイッチング周波数は、1台の外付けレジスタを使用するか、外部クロックと同期させることで、100kHz～1MHzの任意の値に設定できます。電流モード制御により、サイクル・バイ・サイクルの電流制限に加えて、素晴らしい帯域幅と過渡応答を実現します。電流制限レベルは、1台の外付けレジスタで設定できます。

• 広い供給電圧範囲: 2.97V～48V
• 100kHz～1MHzの調整可能かつ同期可能なクロック周波数
• 総コンポーネント数は最少11
• ±1.5%の（過熱）の内部基準
• 10µAのシャットダウン電流 (過熱)

LM3481シリーズSIMPLE SWITCHER®コントローラの詳細

Texas Instruments WEBENCH® Designerは、カスタマイズされた電力、照明、フィルタ、クロック、検出回路を数秒で設計できる、独自の強力なオンラインツールです。自由に使いやすいこのオンラインツールにより、設計者が独自の仕様に合わせて設計を作成、最適化、シミュレーションすることができます。また設計が製造へと進む前に、設計者が設計、システム、サプライチェーンレベルで価値に基づき釣り合いをとることができます。マウザーの広範な在庫製品により、設計プロセスの完了を支援します。
