Texas Instruments SN74ACT2G101/Q1デュアル構成可能なデータフリップフロップ
テキサス・インスツルメンツ (Texas Instruments) SN74ACT2G101/Q1 デュアル 構成可能データフリップフロップは、立ち上がりエッジトリガ方式の構成可能ロジッククロック、アクティブ LOW クリア、およびデータ入力機能を備えています。クロック入力は、バッファ、インバータ、AND、OR、NAND、NOR、XOR、XNORを含む、複数の1入力および2入力ロジック機能に構成可能です。すべての入力にシュミットトリガ構造を採用し、低速またはノイズのある入力信号をサポートします。
TI SN74ACT2G101-Q1フリップフロップは、自動車アプリケーション用に AEC-Q100認定済みです。
特徴
- 車載アプリケーション向けにAEC-Q100認定済み：
- デバイス温度グレード1：-40°～+125°C
- デバイスHBM ESD分類レベル2
- デバイス CDM ESD耐性分類レベル：C4B
- ウェッタブルフランク付きQFNパッケージで入手可能
- 動作電圧範囲：4.5V～5.5V
- TTL互換シュミットリガ入力によって、低速またはノイズが多い入力信号をサポート
- 5Vで±24mAの連続出力ドライブ
- 短いバーストで最大±75mA出力駆動をサポート（5V時）
- 50Ω伝送ラインをドライブ
- 遅延時間10.5ns（最大）の高速動作
アプリケーション
- コントローラのリセット中に信号を保持
- 低速エッジレート信号の入力
- ノイズの多い環境での動作
データシート

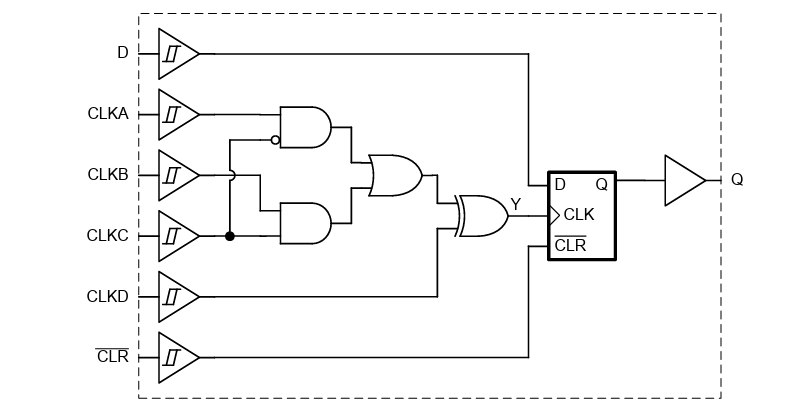

論理図（正論理）
開発ツール
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
Texas Instruments 14-24-NL-LOGIC-EVMロジック評価モジュール（EVM）
BQA、BQB、RGY（14〜24ピン）、RSV、RJW、RHLパッケージのあらゆるロジックまたは変換デバイスをサポートします。
