Texas Instruments SN74HC153 4-to-1データセレクタ/ マルチプレクサ
Texas Instruments SN74HC153 デュアル4-to-1-Lineデータセレクタ/ マルチプレクサには、4つのデータソースのうちの1つを選択するための完全バイナリデコーディングが搭載されています。同一アドレス選択入力で両チャンネルを制御し、各チャンネルには独自のストロボ（G）入力が含まれます。ストロボ端子での高レベルは、それぞれの出力を強制的に低にします。Texas Instruments SN74HC153は、2V ~ 6Vの広い動作電圧範囲を備えています。
特徴
- 2V〜6Vの広い動作電圧 範囲
- 出力は最大15 LSTTL負荷を駆動可能
- 低消費電力、最大ICC ：80μA
- tpd = 9ns（標準値）
- 5Vで出力ドライブ±6mA
- 1μA（最大）の低入力電流
- n回線から1回線への多重化を許可
- パラレル-to-シリアル変換を実行
- カスケード（Nライン~ nライン）用に提供されるストロボ（イネーブル）ライン
アプリケーション
- データソースの選択
- 複数のデバイスを共通バスにインターフェイス接続
- 機能ジェネレータ
- 不規則な論理の実施
- 電圧レベル間のインターフェイス
- バッテリバックアップシステム
- デジタル回路プロジェクト
- 汎用ロジック

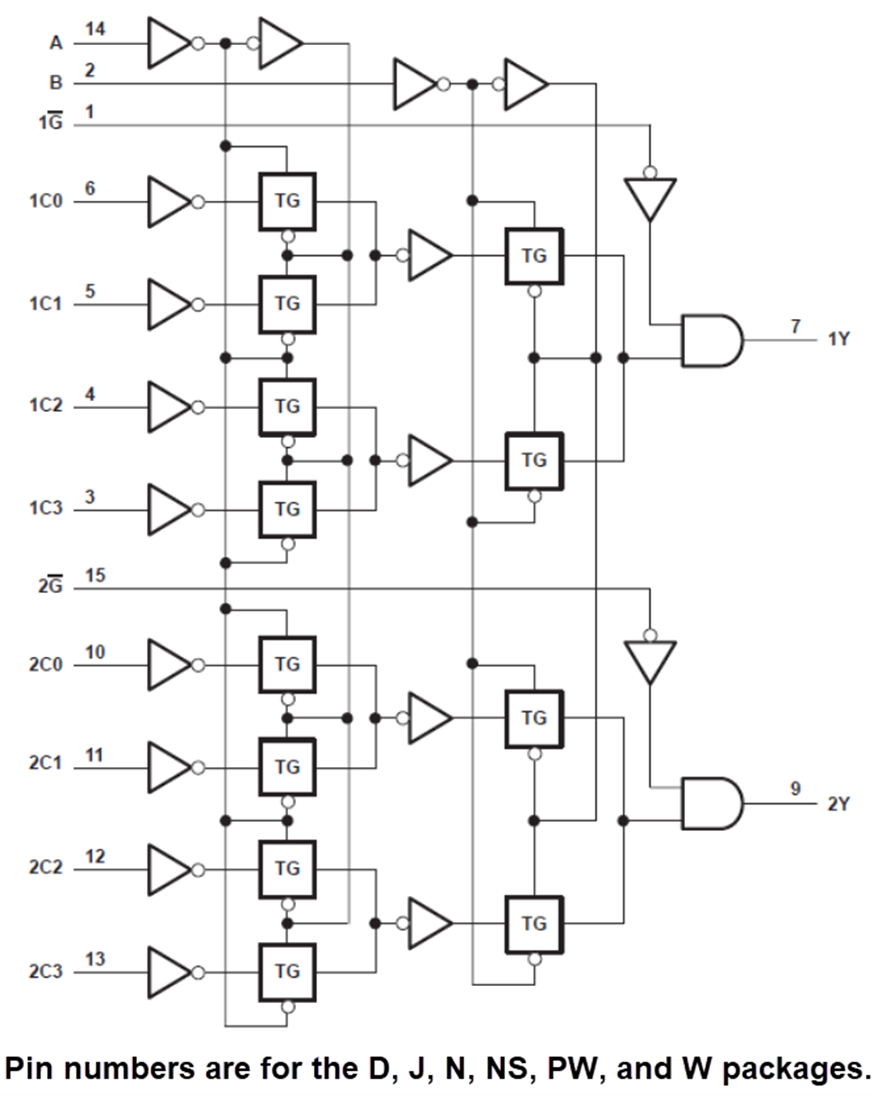

機能ブロック図
開発ツール
Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）
14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
