Texas Instruments SN74HCS572/SN74HCS72-Q1 D型Flip-Flops
Texas Instruments SN74HCS572/SN74HCS72-Q1車載用D-Type Filip-Flopsには、シュミットトリガが搭載されており、低速またはノイズの多い入力信号が可能になります。プリセット（PRE）入力での「低」レベルは、出力が「高」に設定されます。クリア（CLR）入力での「低」レベルは、出力が「低」にリセットされます。プリセットとクリアー機能は非対象で、他の入力のレベルに依存していません。
PREとCLRがインアクティブ（HIGH）になっている場合、セットアップ時間要件を満たしているデータ (D) 入力のデータは、クロック（CLK）パルスの立ち上がりエッジの出力 (Q、Q) に転送されます。ホールド時間のインターバルの後で、出力（Q、Q）のレベルに影響を及ぼすことなく、データ（D）入力のデータを変化させることができます。SN74HCS72-Q1は、車載用アプリケーションのAEC-Q100認定を取得しています。
特徴
- 広い動作電圧範囲: 2V～6V
- シュミットリガ入力によって、低速またはノイズが多い入力信号が実現
- 5Vでの±7.8mA出力ドライブ
- 低消費電力
- 標準的な100nAのICC
- 標準的な入力漏れ電流±100nA
アプリケーション
- モメンタリスイッチをトグルスイッチに変換
- 低速エッジレート信号入力
- 雑音が多い環境での動作
- ウェイクアップパターンを活用したCANコントローラ電源の有効化
シュミットトリガ入力の利点

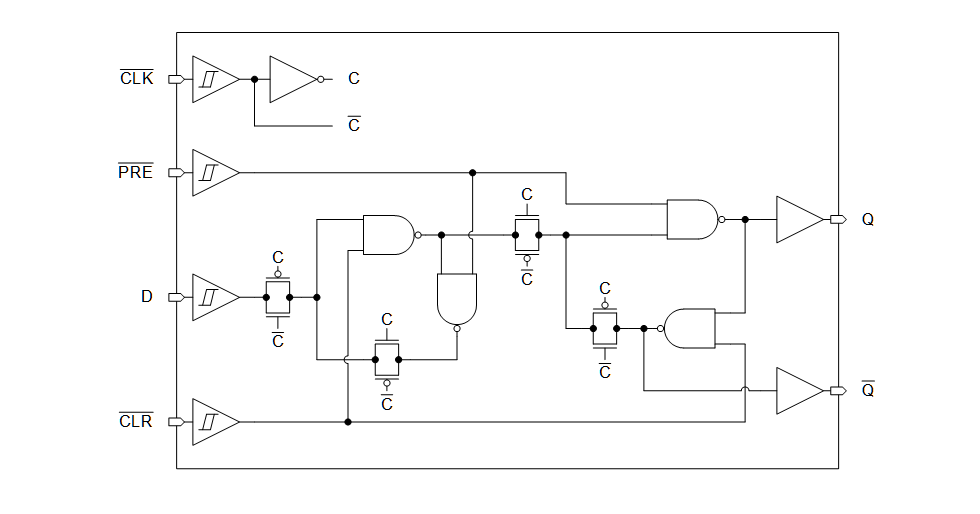

ブロック図
公開: 2019-11-25
| 更新済み: 2024-02-07
