Texas Instruments TCA39306/TCA39306-Q1デュアル電圧レベル変換器-TI

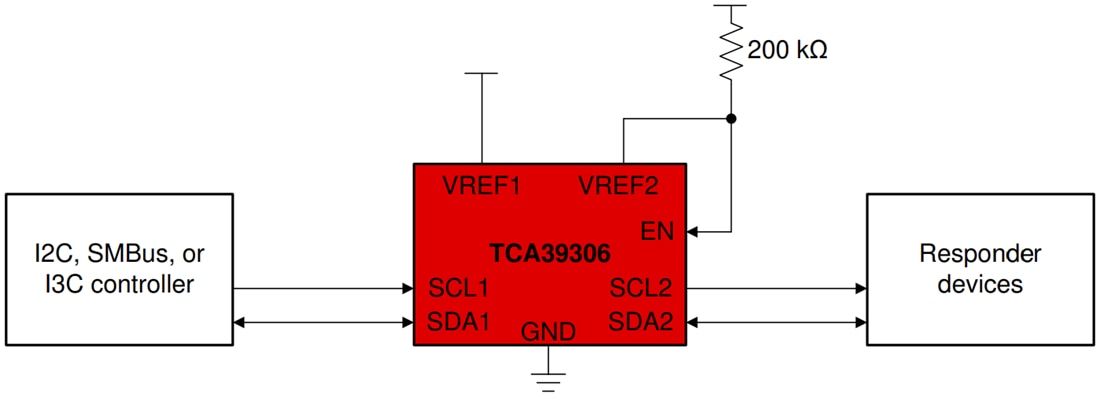

Texas Instruments TCA39306 / TCA39306-Q1デュアル双方向電圧レベルトランスレータは、イネーブル（EN）入力を備えたI²C, SMBus、およびI³CCと互換性があり、0.9V〜3.3Vおよび V _REF1 および1.8V~5.5V V_REF2で動作します。このデバイスを使用すると、方向ピンを使用せずに0.85V～5Vの間の双方向電圧変換が可能になります。スイッチの低いオン状態抵抗 (R_ON) により、最小の伝搬遅延で接続を行うことができます。ENが「高」の場合、変換器スイッチがオンになり、SCL1とSDA1 I/OはそれぞれSCL2およびSDA2 I/Oに接続されており、ポート間での双方向データフローが可能になります。ENが「低」の場合、変換器スイッチがオフになり、ポート間に高インピーダンス状態が存在します。TCA39306/TCA39306-Q1は、電圧変換に加えて、ENピンを制御することで高速バスを低速バスから分離し、高速モード通信中に遅いバスを切断できます。TCA39306-Q1デバイスは、車載用アプリケーションのAEC-Q100認定を受けています。
