Texas Instruments TCA9511Aホットスワップ対応I2CバスとSMBusバッファ

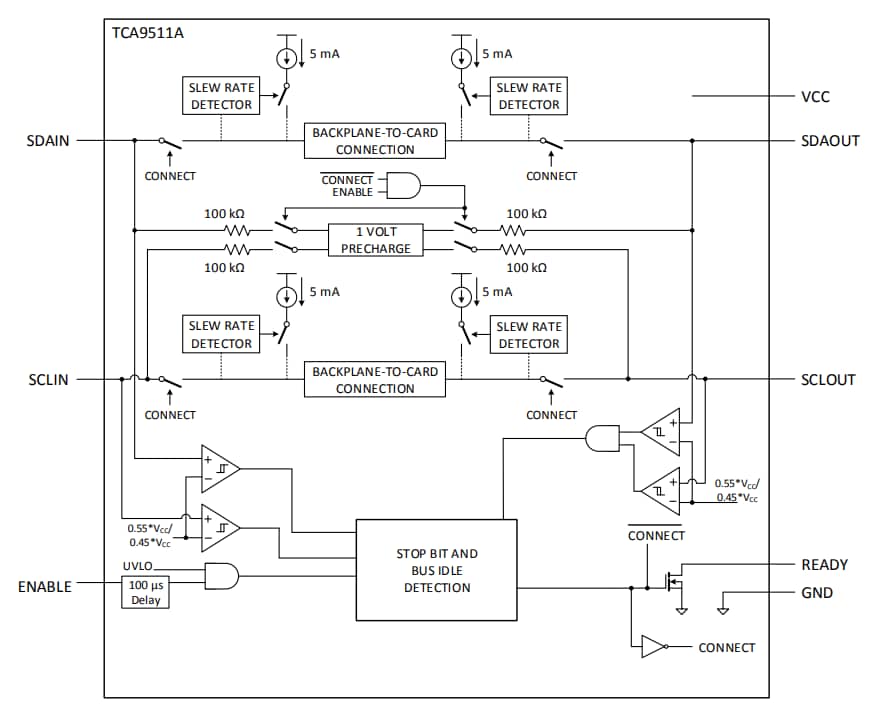

Texas Instruments TCA9511Aホット・スワップ可能I2CバスおよびSMBusバッファは、ホットスワップ可能I²Cバス・バッファです。デバイスは、データおよびクロックバスを破損することなく稼働中のバックプレーンへのI/Oカード挿入に対応しています。カードでバスの競合が発生しないように、STOPコマンドが発行されるまで、またはバス・アイドル条件がバックプレーンで発生するまでの間、バックプレーン側のI²Cライン (in) がカード側のI²Cライン (out) に接続するのを制御回路が防止します。接続が行われると、Texas Instruments TCA9511Aは双方向のバッファ処理を行い、バックプレーンとカードの容量を絶縁状態に維持します。挿入中、SDAおよびSCLラインは1Vにプリチャージされ、デバイスの寄生容量を充電するのに必要な電流を最小限に抑えます。
