Texas Instruments TCAL6416 I²C-バス/SMBus I/Oエキスパンダ
Texas Instruments TCAL6416 I2C-bus/SMBus I/O エクスパンダは、2ライン双方向I2Cバス（またはSMBus）プロトコル用の汎用の並列パラレル入出力（I/O）拡張ソリューションを可能にします。TCAL6416は、I2Cバス側（VCCI）で1.08V～3.6Vの電源電圧、P ポート側（VCCP）で1.08V～3.6Vの電源電圧を備えています。
TI TCAL6416 I2C-bus/SMBus I/O エクスパンダは、100kHz(標準モード) 、400kHz(高速モード) 、1MHz(高速モードプラス) I2Cクロック周波数を提供します。このデバイスは、スイッチ、センサ、プッシュ ボタン、LED、ファンなどに追加のI/Oが必要な場合、容易なソリューションを提供します。
TCAL6416には、速度、電力消費、EMIの観点からI/O性能を向上させるように設計された追加機能を搭載したAgile I/Oポートがあります。デバイスの他の追加機能には、プログラマブル出力ドライブ強度、ラッチ対応入力、プログラマブル・プルアップおよびプルダウン抵抗器、マスク可能割込、割込ステータス・レジスタ、プログラマブル・オープンドレインまたはプッシュ-プル出力があります。
特徴
- 1.08V～3.6Vの動作電源電圧範囲
- 1.2V、1.8V、2.5V、3.3V I2Cバスおよびpポート間の双方向電圧レベル変換およびGPIO拡張が可能
- 1.8Vでの1µAの低いスタンバイ電流消費 (代表値)
- 1MHz高速モードプラス I2Cバス
- ハードウェア・アドレス・ピンは、同じI2C、SMBusバス上の2つのデバイスを可能にする
- アクティブローのリセット入力 (RESET)
- オープンドレイン・アクティブロー割込出力（INT）
- 入力または出力構成レジスタ
- 極性反転レジスタ
- 構成可能なI/O駆動強度レジスタ
- プルアップおよびプルダウン抵抗器構成レジスタ
- 内部パワーオンリセット
- SCLまたはSDA入力のノイズフィルタ
- LEDを直接駆動する高電流駆動能力が搭載されたラッチ出力
- ラッチアップ性能は100mA超(JESD78、Class IIによる)
- JESD22を上回るESD保護能力
- 4000V人体モデル (A114-A)
- 1000Vデバイス帯電モデル(C101)
アプリケーション
- サーバー
- ルータ（テレコムスイッチング装置）
- パソコン
- パーソナル・エレクトロニクス
- 産業オートメーション
- ゲーム機
- GPIO限定プロセッサの製品

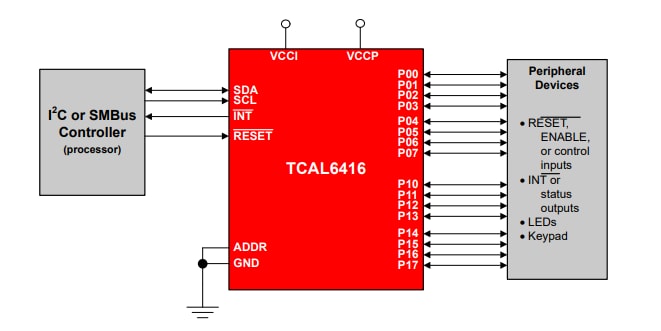

簡略図

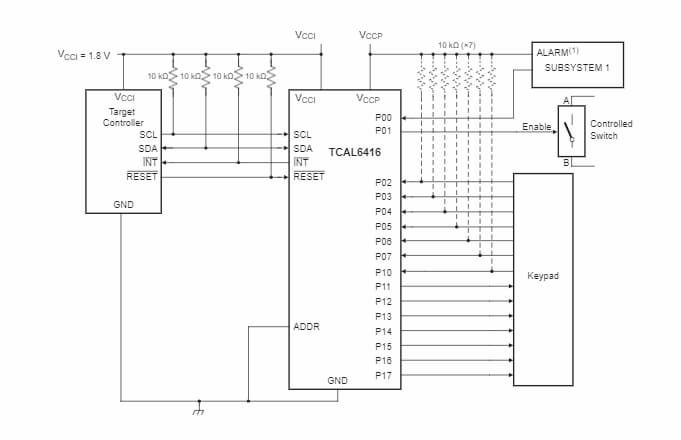

標準アプリケーション図
