Texas Instruments TDP1204レベルシフタ・ハイブリッド・リドライバ
Texas Instruments TDP1204 DC/AC-Coupled to HDMI™ 2.1レベルシフタ・ハイブリッド・リドライバは、最速12Gbpsまでのデータレートを実現し、HDMI 1.4bおよびHDMI 2.0bとの下位互換性があります。TDP1204リドライバは多目的性であり、AC結合またはDC結合のいずれかが可能な高速差動入力と出力を実現できるため、DP++/HDMI間のレベルシフタまたはHDMI リドライバとして使用されます。TDP1204は、3、6、8、10、12Gbpsで3および4レーンHDMI 2.1 FRLを実現します。
TI TDP1204レベルシフタ・ハイブリッド・リドライバは、ソースおよびシンクの両方のアプリケーションをサポートしており、線形あるいは限定的なリドライバ機能のいずれかでの動作が可能です。制限されたリドライバとして構成すると、デバイスの差動出力電圧レベルは、レセプタクルでのHDMI準拠レベルが保証されるグラフィックスプロセスユニット（GPU）出力レベルの影響を受けません。TDP1204にレベルシフターを組み込むことでディスクリートソリューションが不要になり、システムコストを節約できます。
TDP1204は、VCCで3.3Vの単電源レールに対応し、商業温度（TDP1204）および工業温度（TDP1204I）で提供されています。
特徴
- 最大12GbpsのHDMI 2.1データレートをサポートしているAC結合またはDC結合入力と出力
- HDMI 1.4bおよびHDMI 2.0bとの下位互換性あり
- 3、6、8、10、12GbpsのHDMI 2.1固定レートリンク（FRL）
- HDMI 2.1 3レーン/4レーンFRLをサポート
- HDMIソースアプリケーション用に最適化済
- 6GHzで最大12dBのプログラマブルレシーバイコライザ
- I2Cまたはピンストラップ・プログラマブル
- 1.8Vおよび3.3V LVCMOSレベルの両方をサポートしている統合HPDレベルシフタ
- 最低1.2Vレベルをサポートしている統合DDCバッファ
- 主要なレーンでの完全レーン・スワップ
- リンク構成のためのデジタル・ディスプレイ制御（DDC）捜索機能
- 低消費電力：
- 575mW 12G FRL 4レーン・アクティブ限定
- 220mW 12G FRL 4レーン・アクティブ線形
- 0.6mWパワーダウン
- 商業および工業温度で利用可能
- 3.3Vの単電源
- 40ピン、0.4mmピッチ、4mm x 6mm、WQFNパッケージ
アプリケーション
- ノートブックとデスクトップ
- TV
- ホームシアターとエンターテイメント
- ゲームシステム
- ドッキングステーション
- Proオーディオ、ビデオ、看板

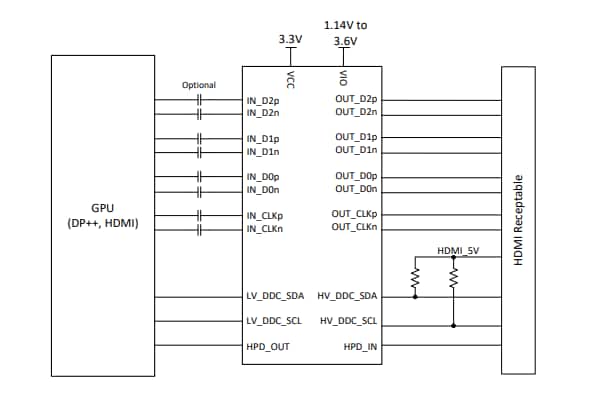

簡略図
ブロック図
公開: 2022-07-29
| 更新済み: 2023-04-03
