Texas Instruments TDP142Q1-EVM評価モジュール
Texas Instruments TDP142Q1-EVM 評価基板は、TDP142-Q1のシグナル・コンディショニング機能の性能テストに適しています。TDP142-Q1は、最大8.1Gbps (HBR3) の速度に対応できるリニアDisplayPort™ 1.4 リドライバです。
TI TDP142Q1-EVM 評価モジュールは、リドライバのイコライゼーションを構成するために、I2CとGPIO制御機能を搭載しています。TDP142Q1-EVMに搭載されているDisplayPortコネクタを使用してシグナル・インテグリティをテストすることができます。
特徴
- 最大8.1GbpsのDisplayPort 1.4（HBR3）
- 超低消費電力アーキテクチャ
- 4.05GHzイコライゼーションで最大12dBのリニアリドライバ
- DisplayPortのリンクトレーニングに対する透過性あり
- GPIOまたはI2C経由で構成可能
- DisplayPortのデュアルモード標準バージョン1.1 (AC結合のTMDS) をサポート
アプリケーション
- 車載ヘッド・ユニット
- 後部座席エンターテイメント
- 自動車インフォテインメントとクラスタ
- アクティブケーブル
キット内容
- TDP142-Q1デバイス
- 標準的なDP1.4コネクタ（ソースレセプタクル）
- 標準的なDP1.4コネクタ（シンクレセプタクル）
- DCパワー・レギュレータ
- 外部I2Cホスト・コントローラ用のI2Cプログラミング・インターフェイス
- 標準的な5Vバレルジャック (円形DCプラグ) レセプタクル (ソケット)
- さまざまなTDP142-Q1機能を構成するためのヘッダー

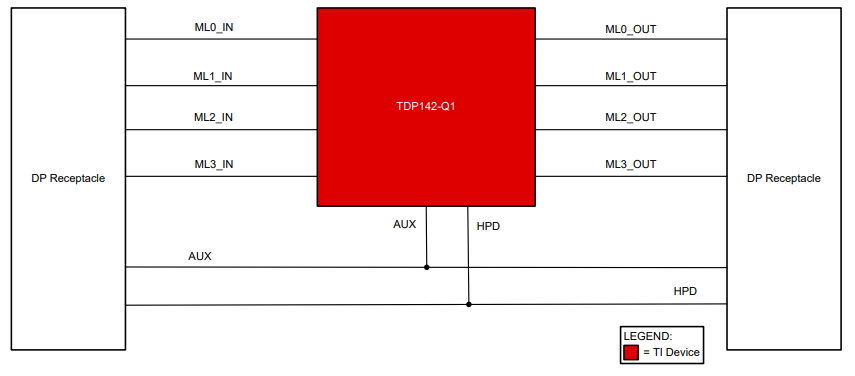

ブロック図
レイアウト
公開: 2025-05-29
| 更新済み: 2025-06-04
