Texas Instruments THVD1424 RS-485トランシーバ
Texas InstrumentsTHVD1424RS-485トランシーバは、オンチップ 120Ω 終端抵抗、スルー レート制御、および半二重モードと全二重モード間の互換性を備えています。すべての機能はピンで制御されており、2線式(半二重) または4線式(全二重)、低速または高速のネットワーク内の任意のノード位置 (エンド ノードまたは中間ノード) でデバイスを使用できます。最終機器の設計者は、一般的なプリント基板 (PCB) を設計し、ソフトウェアを介してさまざまなアプリケーション要件に合わせて構成できるため、設計と認定にかかる時間を節約できます。
バスピンは高レベルの IEC 接触放電 ESD イベントの影響を受けないため、システム レベルの保護コンポーネントを追加する必要がありません。TI THVD1424 RS-485トランシーバは、3V～5.5Vのバス電源で動作し、ロジック電源電圧範囲は1.65V～5.5Vです。広いコモンモード電圧範囲とバスピンでの入力リークが低いため、このデバイスは長いケーブル配線上のマルチポイントアプリケーションに適しています。
THVD1424は、省スペース型で放熱特性に優れた16ピンのVQFN パッケージで供給され、周囲温度–40°C～125°Cでの動作に規定されています。
特徴
- TIA/EIA-485A標準の要件を満たすか、それを超えています
- 3V～5.5Vのバス電源電圧
- ロジック信号用の1.65Vから5.5Vの供給
- 5V電源との PROFIBUS 互換性のために、差動出力が2.1Vを超過
- ピン構成可能な半二重および全二重
- バスピン上のピン制御オンチップ120Ω終端抵抗
- オープン、ショート、アイドルバスフェイルセーフ
- 小型で省スペースの16-VQFN（3mm x 3mm）パッケージ
- 設定可能な最大データレート
- SLR = High（500kbps）
- SLR = Lowまたはフローティング（20Mbps）
- バスI/O保護
- HBM ESD：±16kV
- ±8kVIEC 61000-4-2 接触放電
- ±15kVIEC 61000-4-2 エアギャップ放電
- IEC 61000-4-4高速過渡バースト：±4kV
- ±16Vバス障害保護 (バス ピンの絶対最大電圧)
- 低電力消費
- シャットダウン供給電流<5µA
- 動作時の静止電流< 3mA
- ホット・プラグイン機能のグリッチフリー起動、切断
- 拡張産業温度範囲-40°C～+125°C
アプリケーション
- ファクトリーオートメーションと制御
- ビルディングオートメーション
- 産業輸送
- HVACシステム
- スマートメーター
- 照明
- グリッドインフラ
ビデオ

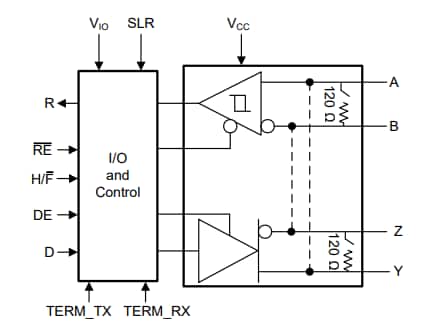

簡略図
機能ブロック図
関連評価モジュール
Texas Instruments THVD1424EVM評価モジュール
THVD1424フルデュプレックスRS-485トランシーバを迅速で簡単に評価する手段です。
公開: 2022-12-21
| 更新済み: 2023-11-28
