Texas Instruments THVD1424EVM評価モジュール
Texas Instruments THVD1424EVM評価モジュールの使用は、THVD1424を迅速で簡単に評価する手段です。THVD1424は、データ・レートの選択と内蔵終端抵抗器の切り替えが可能なフル・デュプレックスRS-485トランシーバで、16-VQFN（RJT）パッケージに封止されています。TI THVD1424EVM評価モジュールにはTHVD1424DRCがインストールされており、追加の設定なしですぐに使用できます。
特徴
- TXとRXバスの外付け終端抵抗器とコンデンサ・パッド
- TXとRXバスでの同相電圧接続
- シングルまたはデュアル電源レール（ドライバとロジック）動作が可能
- キャパシタンスの追加とロジック電源のデカップリングのオプションがある、VCC用のデカップリング・コンデンサを提供
- 外部信号なしですべての制御信号の制御が可能になる10 x 2ヘッダ
関連製品
Texas Instruments THVD1424 RS-485トランシーバ
オンチップ 120Ω 終端抵抗、スルーレート制御、互換性を備えています。

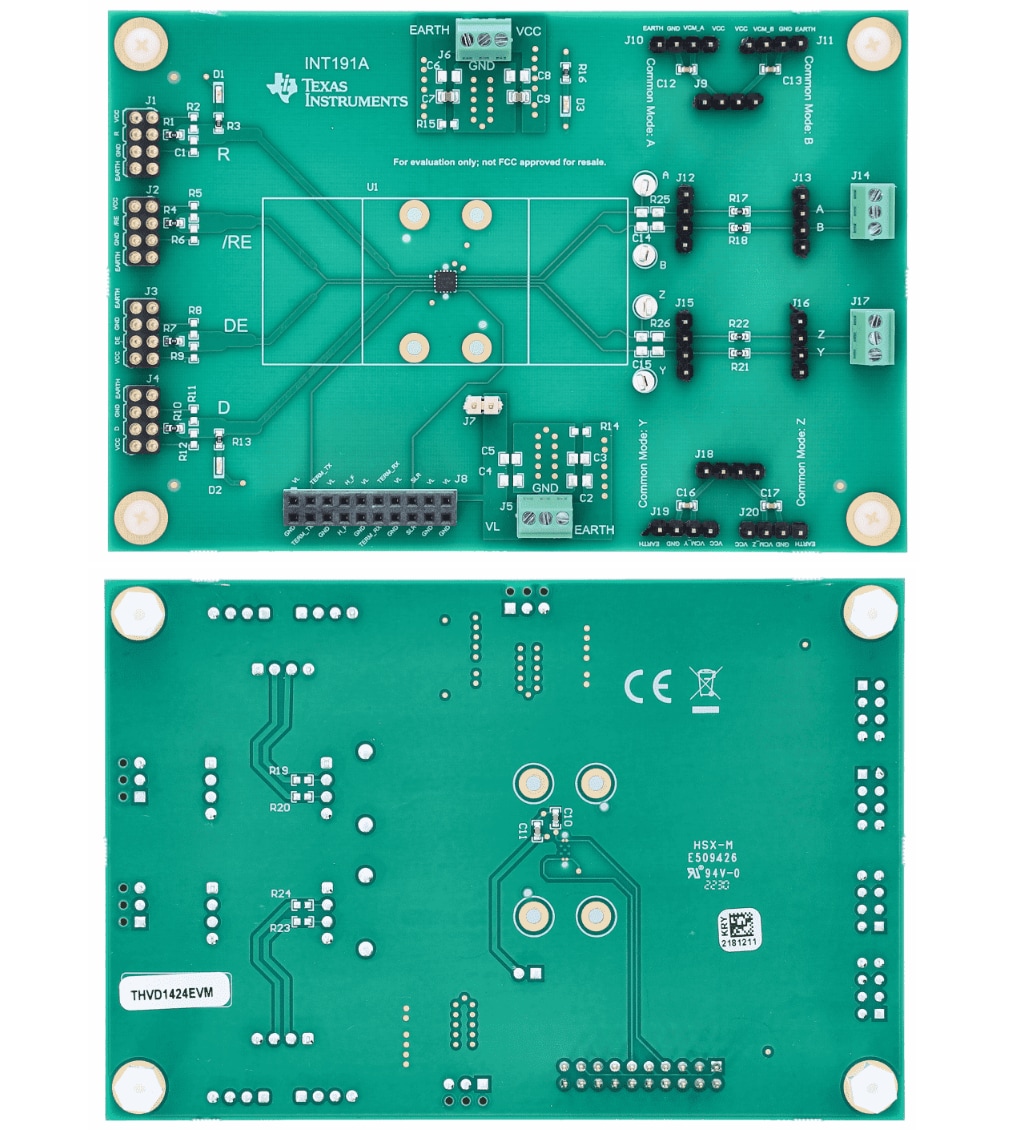

PCBレイアウト
公開: 2022-12-21
| 更新済み: 2022-12-27
