Texas Instruments TL4050/TL4050-Q1シャント電圧基準
Texas Instruments TL4050/TL4050-Q1高精度マイクロパワー・シャント電圧基準は、汎用性と使いやすさを提供し、幅広いアプリケーションに最適です。2端子固定出力デバイスは、動作に外付けコンデンサを必要とせず、あらゆる容量性負荷に対して安定です。さらに、このリファレンスは低動的インピーダンス、低ノイズ、低温度係数を提供し、幅広い動作電流と温度範囲にわたって安定した出力電圧を保証します。
TI TL4050/TL4050-Q1には、Aグレードの0.1%（最大）からCグレードの0.5%（最大）までの3つの初期公差があります。そのため、設計者はアプリケーションに最適なコスト・パフォーマンス比を柔軟に選択することができます。省スペースのSOT-23-3およびSC-70パッケージに収められ、必要な最小電流は45µA（標準）であるため、TL4050/TL4050x-Q1は、ポータブルアプリケーションにも最適です。
TL4050xIは、-40°C〜+85°Cの周囲温度範囲で動作することが特徴で、TL4050xQ/TL4050x-Q1は、-40°C〜125°Cで動作することが特徴です。
TI TL4050-Q1は、自動車アプリケーションのAEC-Q100認定を受けています。
特徴
- 自動車アプリケーション向け認定済み（TL4050-Q1）
- 2.048V、2.5V、4.096V、5Vの固定出力電圧
- 厳格な出力公差と低温係数
- Aグレード: 最大0.1%、50ppm/°C
- Bグレード: 最大0.2%、50ppm/°C
- Cグレード: 最大0.5%、50ppm/°C
- 41μVRMS（標準）の低出力ノイズ
- 広い動作電流範囲: 60μA（標準）〜15mA
- すべての容量性負荷で安定、出力なし
- 必要なコンデンサ
- -40°C～125°Cの拡張温度範囲で利用可能
アプリケーション
- データ収集システム
- 電源および電源モニタ
- 計測機器およびテスト機器
- プロセス制御
- 精密オーディオ
- 車載用電子機器
- エネルギー管理
- バッテリ駆動機器
データシート

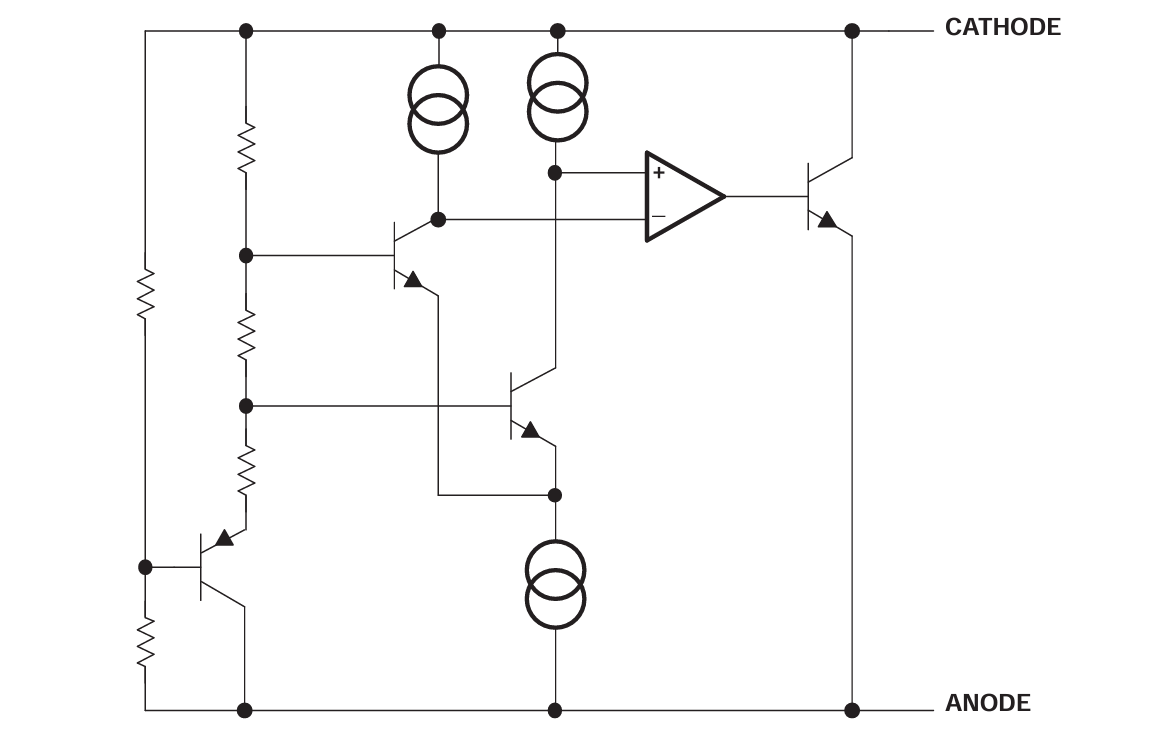

機能ブロック図

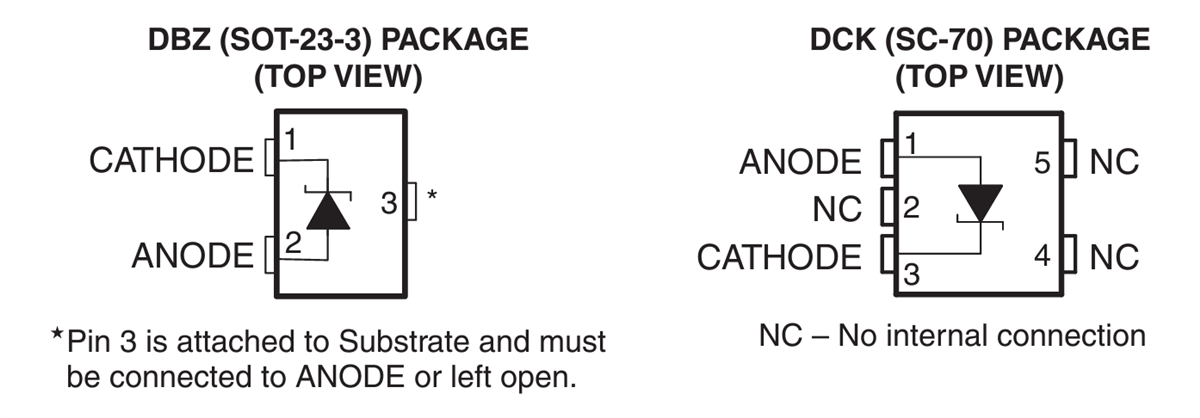

ピン配列/パッケージスタイル
