Texas Instruments TLV733 300mA
低飽和型レギュレータ（LDO）
Texas Instruments TLV733 300mA 低飽和型レギュレータ（LDO)は超小型、低零入力電流をサポートしている低飽和型レギュレータで、優れた電力線過渡・負荷過渡機能で、300mAの電力を供給しています。これらの製品の平均精度は1%となっています。TLV733シリーズは入出力コンデンサなしに電流を安定させる最新型のコンデンサ不要アーキテクチャを用いて設計されています。出力コンデンサを使用しないことにより、超小型化を実現しただけでなく、電源投入時の突入電流の発生を排除しました。さらに、TLV733シリーズは出力コンデンサが必要となる場面では、セラミック出力コンデンサと安心してお使いいただけます。また、TLV733は、出力コンデンサが使用される場合、デバイス起動時やイネーブルコマンド実行中にフの字垂下特性により電流を制限します。バッテリーでデバイスを動作している時には、特にこの機能が重要となります。TLV733は非アクティブな状態にすると素早く出力負荷を放出するアクティブ型プルダウン回路を提供しています。
|
特徴
- コンデンサあり/なしの安定した動作
- フォールドバック過電流保護
- パッケージ
- 1.0mm × 1.0mm X2SON（4ピン）
- SOT-23 (5ピン)
- 非常に低いドロップアウト: 122mV@300mA (3.3 VOUT)
- 精度: 標準1%、最大1.4%
- 低IQ: 34µA
- 入力電圧範囲: 1.4V～5.5V
- 固定出力電圧で利用可能: 1.0V～3.3V
- 高PSRR: 50dB@1kHz
- アクティブ出力放電
アプリケーション
- タブレット
- スマートフォン
- ノートブックおよびデスクトップコンピュータ
- ポータブルの産業用および民生用製品
- WLANおよびその他のPCアドオンカード
- カメラモジュール
|
|

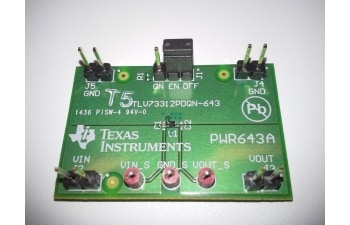

TLV73312PEVM-643評価モジュール（EVM）
Texas Instruments TLV73312PEVM-643評価モジュール（EVM）は、完全に組み立てられてテストされた回路で、TLV73312 300mA、低IQ、ポータブルアプリケーション向けの高PSRR低ドロップアウトレギュレータの評価用です。このEVMには、外付けのテスト/アプリケーション回路を簡単に接続できるヘッダコネクタを搭載しています。
特徴
- 1%の標準精度
- 非常に低いドロップアウト: 250mV（標準）@ 300mA
- 入力電圧範囲: 1.4V～5.5V
|
- 超小型パッケージ: 1x1 SO
- 低Iq: 34uA
|
|
|
|
機能ブロック図
 |
