Texas Instruments TLV360x/TLV360x-Q1レールツーレール・コンパレータ

Texas Instruments TLV360x/TLV360x-Q1高速レールツーレール・コンパレータは、レールツーレール入力で伝搬遅延時間が2.5nsの、325MHzコンパレータです。TLV360x/TLV360x-Q1は、速い応答と広い動作電圧範囲を備えており、LIDAR、レンジファインダー、ラインレシーバの狭信号パルス検出、およびデータとクロックリカバリの各アプリケーションに適しています。

TITLV360x/TLV360x-Q1高速レールツーレール・コンパレータは、プッシュプル（シングルエンド）出力を使用することで競合する高速差動出力コンパレータに比べて消費電力を低減できるとともに、I/Oインターフェイスの基板間の配線を簡素化してコストを低減できます。デバイスは、下流回路で使用されることが多いデジタルコントローラおよびIOエクスパンダのほぼすべてと直接接続できます。

TLV360x/TLV360x-Q1は、小型で5ピンのSC70およびSOT23パッケージで供給されるため、実装スペースに制約のある機器に最適です。TLV360x-Q1デバイスは、自動車アプリケーション用のAEC-Q100認定済みです。TLV3603Eデバイスは、–55～+125°Cの温度に動作が規定されており、調整可能なヒステリシス制御とラッチ機能を搭載しています。

特徴

  • 小さい伝搬遅延時間 2.5ns
  • 小さいオーバードライブ分散 600ps
  • 高いトグル周波数 325MHz
  • 狭パルス幅検出機能 1.25ns
  • プッシュプル出力
  • 広い電源電圧範囲 2.4V～5.5V
  • 入力同相モード範囲 両方のレールから200mV拡張済み
  • 低い入力オフセット電圧 ±5mV
  • 既知の出力スタートアップ条件
  • TLV3601（5ピンのSC70）パッケージ
  • 機能安全対応
    • 機能安全システムの設計に役立つ資料を利用可能 [TLV3601]

アプリケーション

  • レーザー距離計
  • クロックとデータのリカバリ
  • オシロスコープと論理アナライザの高速トリガ機能
  • LIDARの距離センシング
  • ドローンビジョン
  • 高速差動ラインレシーバ

データシート

その他のリソース

関連製品

Texas Instruments TLV3601EVMコンパレータ評価モジュール（EVM）

2.5ns高速レール・ツー・レールコンパレータ（プッシュプル出力搭載）であるTLV3601およびTLV3603の評価に使用します。

Learn MoreTexas Instruments TLV3601EVMコンパレータ評価モジュール（EVM） について View ProductsTexas Instruments TLV3601EVMコンパレータ評価モジュール（EVM） に関連

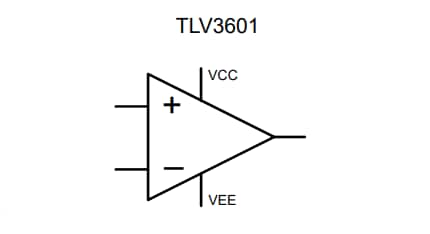

機能図

ロケーション回路 - Texas Instruments TLV360x/TLV360x-Q1レールツーレール・コンパレータ
公開: 2021-10-08 | 更新済み: 2024-12-04
