Texas Instruments TLV6003オペレーショナルアンプ
Texas Instruments TLV6003オペレーショナルアンプは、1チャンネルあたり980nAを消費すると同時に、最大オフセットが非常に低く抑えられています。逆バッテリ保護によって、不適切なバッテリ設置に起因する過電流状態からTLV6003を守ります。入力は、過酷な環境において、デバイスを損傷することなく、正の供給レールより5V高くできます。
低供給電流は、低入力バイアス電流と結合されており、TLV6003をPIRモーション検出器や一酸化炭素センサといった高直列抵抗入力源で使用できるようになります。DC精度は、550µv（25°C）という低最高オフセット電圧、120dBの標準CMRR、2.7Vで112dBという最小開ループゲインで維持されます。
TLV6003は、2.5V～16Vに指定された最高動作供給電圧を実現しており、2.7V、5V、15Vに指定された電気的特性が備わっています。TLV6003オペレーショナルアンプには、リチウムイオン電池で駆動するシステムとの互換性を実現できる2.5V動作、およびMSP430といった低消費電力マイクロコントローラへの入力信号ゲインとバッファリングの優れた候補があります。
特徴
- 1.2µA（最大）マイクロパワー動作
- 550µV（最高）低入力オフセット電圧
- バッテリ逆挿入保護最高18V
- レールツーレール入力/出力
- 5.5kHzゲイン帯域幅積
- 5ピンSOT-23小パッケージ
- TA = –40°C～+125°Cの指定された温度範囲
- TA = –55°C～+125°Cの動作温度範囲
- –0.1V～VCC + 5V入力コモンモード範囲がレールを超過
- 2.5V～16V供給電圧範囲
アプリケーション
- 流量トランスミッタ
- 圧力トランスミッタ
- モーション検出器（PIR、uWave、その他）
- 血糖値モニタ
- ガス検出器
PIRモーション検出器バッファ

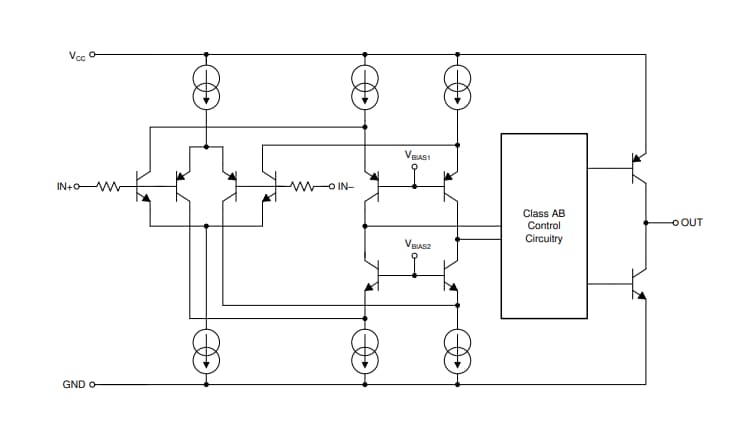

機能ブロック図
公開: 2019-11-26
| 更新済み: 2024-02-08
