Texas Instruments TLV914x高耐圧RRIOオペアンプ
Texas Instruments TLV914x高耐圧 RRIO オペアンプ（オペアンプ）は、高耐圧 (18V) レール・ツー・レール入出力 (RRIO) オペアンプのファミリです。ファミリ’の静止電流が7µA/チャネルと低いため、これらのデバイスは低消費電力アプリケーションに優れた性能を提供します。
TLV914xファミリーは、低オフセット電圧（±265µV、代表値）、低オフセット・ドリフト（±0.2µV/℃、typ.）、短絡電流制限（40mA）、高 PSRR（140dB）および高 CMRR（108dB）などの優れた DC 精度を提供し、主入力ペア内の高電圧動作に対応します。このデバイスはまた、2.7Vから18Vまでの幅広い電源電圧で動作します。この機能により、TLV914xは、高電圧産業用アプリケーション向けの柔軟で堅牢な高性能オペアンプとなります。
これらのデバイスはまた、ゲイン帯域幅積が125kHz、1/fフリッカーノイズが3.4µVピークツーピーク (0.1Hz～10Hz)と低くなっています。このファミリーは、30度以上の位相マージンを維持しながら、350nFまでの容量性負荷を直接駆動するように設計されています。Texas Instruments TLV914xオペアンプは、複数の業界標準パッケージで提供され、デバイスの動作温度範囲は -40°C ～125°Cです。
特徴
- 2.7V～18Vの広い電源電圧
- アンプ1台あたり7µAの低静止電流
- レールツーレール入出力
- 低オフセット電圧±265μV（typ.）
- 低オフセット電圧ドリフト±0.2µV/℃（typ.）
- 140dB(typ.）
- 125kHzGBWの広帯域、ユニティ・ゲイン安定性
- ±40mA高出力電流駆動
- 低 1/f フリッカーノイズ 3.4µVp-p (f =0.1Hz～10Hz)
- 108dBの高いコモンモード除去比
- 内蔵RFIとEMIフィルタと入力ピン
- 動作温度範囲：-40°～125°C
アプリケーション
- フィールドトランスミッタとセンサ
- 流量トランスミッタ
- 圧力トランスミッタ
- 温度トランスミッタ
- レベルトランスミッタ
- 煙・熱感知器
- 血糖値モニタ
- 酸素濃縮器
- IPネットワークカメラ
- モーション検知器

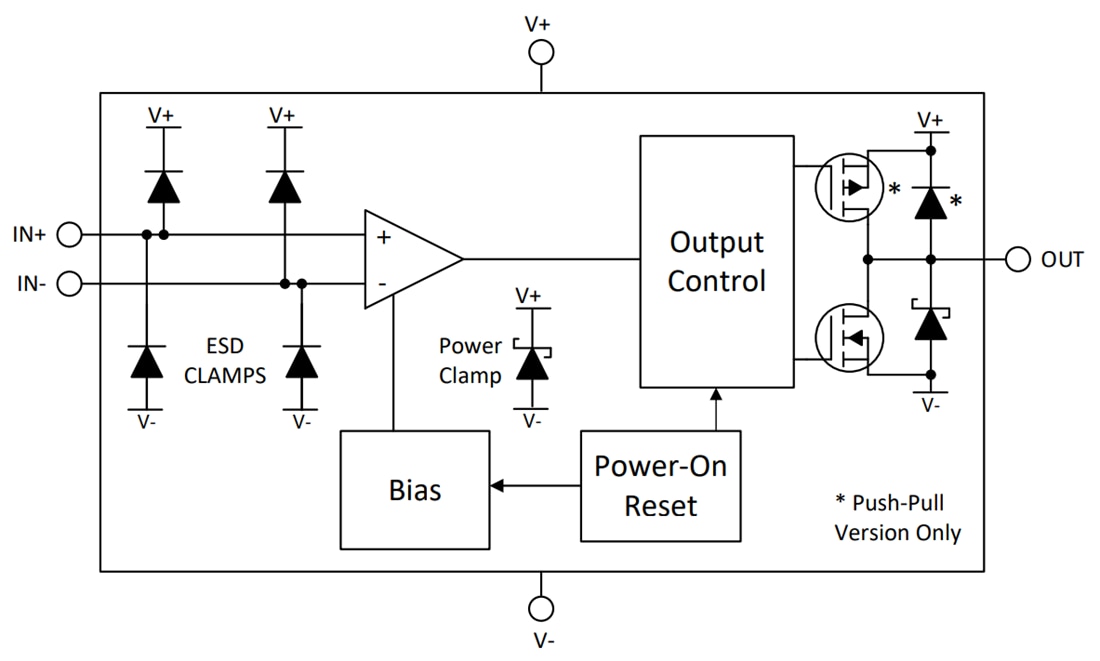

機能ブロック図
公開: 2025-02-05
| 更新済み: 2025-06-13
