Texas Instruments TMAG5230 Z軸ホール効果スイッチ
Texas Instruments TMAG5230 Z軸ホール効果スイッチは、磁気位置センシングアプリケーションに最適です。このスイッチは、オムニポーラとユニポーラの両方の出力に対応する超小型フォームファクタのDSBGA（WCSP）パッケージで供給されます。TMAG5230は、高感度スレッショルドと各種サンプリングレートの複数の組み合わせをサポートしているため、磁石の選択、感度、電力要件に応じた柔軟なシステム設計が可能です。
TI TMAG5230 Z軸ホール効果スイッチは、外付けプルアップ抵抗が不要なプッシュプル出力として、またはTMAG5230電源とは異なるIO電圧を使用できるオープンドレイン出力として利用可能です。オープンドレイン出力はVCCより高い電圧をサポートできるため、電源シーケンスが不要です。
特徴
- -40°C～125°C周囲温度範囲
- 磁気ポール検出オプション：
- オムニポーラ
- デュアルユニポーラ
- 出力タイプ：
- プッシュプル
- オープンドレイン
- 1.65V～5.5Vの幅広い電源電圧範囲
- アクティブ出力状態（B > BOPのとき）：Low（VOL）
- 磁気動作点（BOP）：-2.4mT～24mT
- 1.6µAのLow平均消費電流
- サンプリングレート：-1.25Hz〜2.5kHz
- 業界標準の4ピンDSBGAパッケージ
アプリケーション
- タブレット
- スマートフォン
- ノートブックコンピュータ
- イヤフォン
- AR / VRグラス
- デジタルカメラ

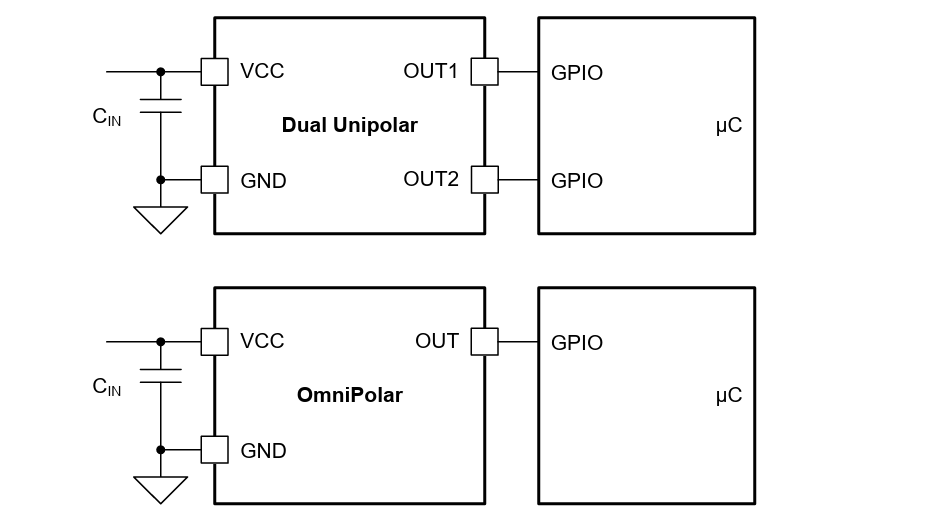

簡略図
