Texas Instruments TMAG6180-Q1角度センサ
Texas Instruments TMAG6180-Q1角度センサは、Anisotropic Magneto Resistive (AMR) テクノロジーをベースとする高精度角度センサです。この角度センサは、印加される面内磁界の方向に関連する、正弦波と余弦の差動アナログ出力を提供します。TMAG6180-Q1センサは、X軸とY軸に2つの独立したホール・センサ出力を備えており、センサの角度範囲を360° まで拡大するために使用できます。 また、このセンサは、正弦波出力と余弦出力のレイテンシが非常に短いため、レイテンシに関連する角度誤差を最小限に抑えることができます。TMAG6180-Q1センサは、車載アプリケーション用にAEC-Q100認定済みです。
TMAG6180-Q1センサは、車載と産業用の厳格な機能安全要件に対応するための広範な診断機能を備えています。このセンサは、-40°C～150°Cの広い周囲温度範囲で一貫した動作を行い、熱ドリフトと寿命誤差を最小限に抑えます。 TMAG6180-Q1センサは、操舵角センサ、電動パワー・ステアリング、電動アシスト自転車、ワイパー・モジュール、アクチュエータ、トラクション・モーター、サーボ・ドライブ位置センサに使用されています。
特徴
- Anisotropic Magneto Resistive（AMR）テクノロジーをベースとする
- 車載アプリケーション向けAEC-Q100認定:
- 温度グレード 0：-40℃～150℃
- 機能安全準拠
- 機能安全アプリケーション用に開発済
- ASIL BまでのISO 26262システム設計を支援するドキュメントを提供
- 高精度、小さい角度誤差のAMRセンサ：
- 0.1°(標準)
- 0.4°（3.3V、全温度範囲での最大値）
- 0.56° (5.5V、全温度範囲での最大値)
- 非常に低いレイテンシ2μs未満で最大100krpmに対応
- 角度ドリフトが小さいため、温度範囲全体にわたる較正が不要
- 正弦波と余弦波の差動レシオメトリックアナログ出力
- 差動エンドまたはシングルエンドのアプリケーションをサポート
- 広い動作磁界範囲：20mT～1T
- 高速起動：<40µs
- ホール・センサを使用した内蔵象限検出
- AMRの角度範囲を360°まで拡大
- 速度と方向に使用可能
- オープンドレインデジタル出力
アプリケーション
- 電動パワーステアリング
- ステアリング角度センサ
- 電動バイク
- ワイパ・モジュール
- BLDC/PMSMモータ位置センシング
- アクチュエータ
- サーボ駆動位置センサ
- トラクションモータ
機能ブロック図

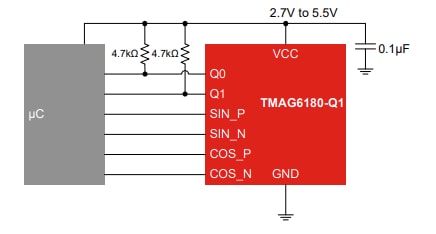

アプリケーション ブロック図
その他の資料
関連評価モジュール
Texas Instruments TMAG6180-6181EVMセンサ評価モジュール（EVM）
TMAG6180-Q1およびTMAG6181-Q1の主な機能と性能を評価します。
関連センサー
Texas Instruments TMAG6181-Q1角度センサ
AEC-Q100センサは、回転を追跡するために、X軸とY軸に2つの独立したホールセンサを備えています。
公開: 2024-04-22
| 更新済み: 2025-05-08
