Texas Instruments TMAG6181-Q1角度センサ

Texas Instruments TMAG6181-Q1角度センサは、異方性磁気抵抗(AMR) テクノロジーに基づいた高精度センサです。このセンサは、X軸とY軸に2つの独立したホール・センサを搭載しており、回転の追跡に使用できます。TMAG6181-Q1は、動作磁界 (20mT～1T) の範囲も広いため柔軟な機械的配置が可能であり、高速アプリケーションに適した低レイテンシ (<2µs) 出力を供給できます。このセンサは、差動エンドまたはシングルエンドのアプリケーションをサポートしています。TMAG6181-Q1角度センサは、車載アプリケーション用にAEC-Q100認定済みです。

TMAG6181-Q1角度センサは、2.7V～5.5Vの電圧範囲と、-40°C～150°Cの周囲温度範囲で動作します。このセンサは、3mmx4.90mmサイズのパッケージで供給されます。TMAG6181-Q1センサは電動自転車と二輪車、エンコーダ位置検出、サーボ・ドライブ位置センサ、EPSモーター位置検出、EPSハンドル角度検出、一体型ベルト・スタータ・ジェネレータなどに使用されています。

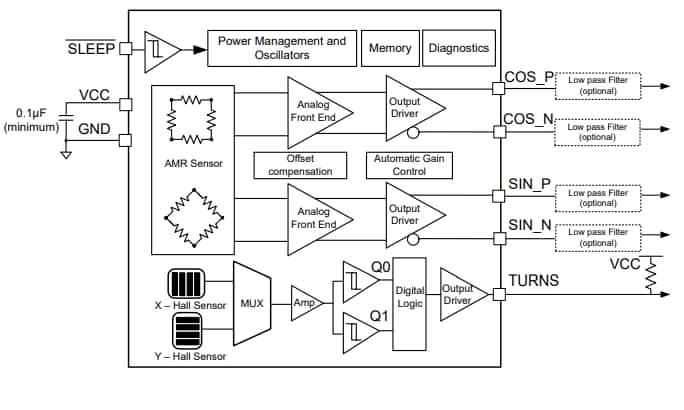

特徴

車載アプリケーション向けAEC-Q100認定:
- 温度グレード 0：-40℃～150℃
高精度、小さい角度誤差のAMRセンサ：
- 0.1°(標準)
- 0.4°（3.3V、全温度範囲での最大値）
- 0.56°（5.5V、全温度範囲での最大値）
機能安全準拠
- 機能安全アプリケーション用に開発済
- ASIL BまでのISO 26262システム設計を支援するドキュメントを提供
高速AMR角度センサ：
- 非常に低いレイテンシ2μs未満で最大100krpmに対応
- 角度範囲：180°

内蔵のターンカウンタは、PWM出力を使用して回転数をカウントします：
- ターンカウンタをイネーブルにした状態で50µAの低電力モード
- インテリジェントな回転トラッキング機能により、低電力モードで最大8krpmのトラッキングが可能
角度ドリフトが小さいため、温度範囲全体にわたるキャリブレーションが不要
広い動作磁界範囲：20mT～1T
正弦波と余弦波の差動レシオメトリックアナログ出力
差動エンドまたはシングルエンドのアプリケーションをサポート
高速起動：<40μs
スリープ・モードに移行するための専用ピン：<5μA
電源電圧範囲：2.7V～5.5V
