Texas Instruments TMS320F2805x Piccolo™マイクロコントローラ

Texas Instruments TMS320F2805x
Piccolo™マイクロコントローラ

Texas Instruments TMS320F2805x Piccoloマイクロコントローラは、C28x™コアのCPUと、高集積制御周辺機能と組み合わせたCLAを、ピン数の少ないデバイスで提供します。TMS320F2805xは、以前のC28xベースのコードと互換性があり、高レベルのアナログ統合を実現します。内蔵の電圧レギュレータによってシングル・レール動作が可能になります。TMS320F2805xファミリは、直接ルーティングしてPWM出力を制御することができる6ビットの内部基準を装備したアナログ・コンパレータも搭載しています。低オーバーヘッドおよび遅延向けに最適化されているADCインターフェイスには、0～3.3Vのフルスケールの固定範囲を変換するADCを搭載し、レシオメトリックVREFHI/VREFLOリファレンスに対応しています。アナログフロントエンド (AFE) には、最大3つのDACを装備したコンパレータを最大7つ、VREFOUTバッファ済みDACを1つ、PGAを最大4つ、デジタル・フィルタを最大4つ内蔵しています。PGAは、3つの個別ゲインモードで入力信号を増幅することが可能です。

特徴
  • 高効率の32ビットCPU (TMS320C28x)
    • 60MHz (16.67nsのサイクル時間)
    • 16×16および32×32のMAC動作
    • 16×16のデュアルMAC
    • ハーバード・バス・アーキテクチャ
    • アトミック操作
    • 高速の割り込み応答および割り込み処理
    • 統合メモリ・プログラミング・モデル
    • 高いコード効率 (C/C++およびアセンブリ)
  • プログラマブル制御補償器アクセラレータ (CLA)
    • 32ビット浮動小数点演算アクセラレータ
    • メインCPUから独立してコードを実行
  • デュアルゾーン・セキュリティ・モジュール
  • エンディアン性: リトルエンディアン
  • 低いデバイス/システム・コスト:
    • 3.3V単電源
    • 電源シーケンシングは不要
    • パワーオン・リセットおよびブラウンアウト・リセット内蔵
    • 低消費電力
    • アナログ対応ピンはなし
  • クロッキング:
    • ゼロピン発振器を2つ内蔵
    • オンチップ水晶発振器および外部クロック入力
    • ウォッチドッグ・タイマ・モジュール
    • ミッシング・クロック検出回路
  • 個別プログラムが可能な多重化された汎用入力/出力 (GPIO) ピンが最大42本、入力フィルタ付き
  • JTAGバウンダリ・スキャン対応
    • IEEE規格1149.1-1990の規格テスト・アクセス・ポートとバウンダリ・スキャン・アーキテクチャ
  • すべてのペリフェラル割り込みをサポートするペリフェラル割り込み拡張 (PIE) ブロック
  • 3つの32ビットCPUタイマ
  • 個々のePWMモジュールごとに独立した16ビット・タイマ
  • オンチップ・メモリ
    • Flash、SARAM、メッセ―ｊRAM、OTP、CLAデータROM、ブートROM、セキュアROMが利用可能
  • 128ビットのセキュリティ・キーとロック
    • セキュア・メモリ・ブロックを保護
    • ファームウェアのリバース・エンジニアリングを保護
  • シリアル・ポート・ペリフェラル
    • 3つのシリアル通信インターフェイス (SCI) (汎用非同期送受信回路 [UART]) モジュール
    • 1つのシリアル・ペリフェラル・インターフェイス (SPI) モジュール
    • 1つのアイ・スクエア・シー (I2C) バス
    • 1つの拡張コントローラ・エリア・ネットワーク (eCAN) バス
  • 拡張制御ペリフェラル
    • 拡張パルス幅変調 (ePWM)
    • エンハンスド入力キャプチャ (eCAP) モジュール
    • エンハンスド直交エンコーダ・パルス (eQEP) モジュール
    • 高度なエミュレーション機能
      • 解析機能およびブレークポイント機能
      • ハードウェア経由のリアルタイム・デバッグ
      • 80ピンPNロープロファイル・クワッド・フラットパック (LQFP)
  • アナログ・ペリフェラル
    • 1つの12ビットADコンバータ (ADC)
    • 発振器補償用オンチップ温度センサが1つ
    • 最大3つのデジタル/アナログ・コンバータ (DAC) を搭載したコンパレータが最大7つ
    • 1つのバッファ済みリファレンスDAC
    • 最大4つのデジタル・フィルタ
    • アプリケーション
    • 白物家電
    • ソーラー・マイクロインバータおよびコンバータ
    • ミシンと繊維機械
    • AC/DCインバータ
    • 一般的なモーター制御

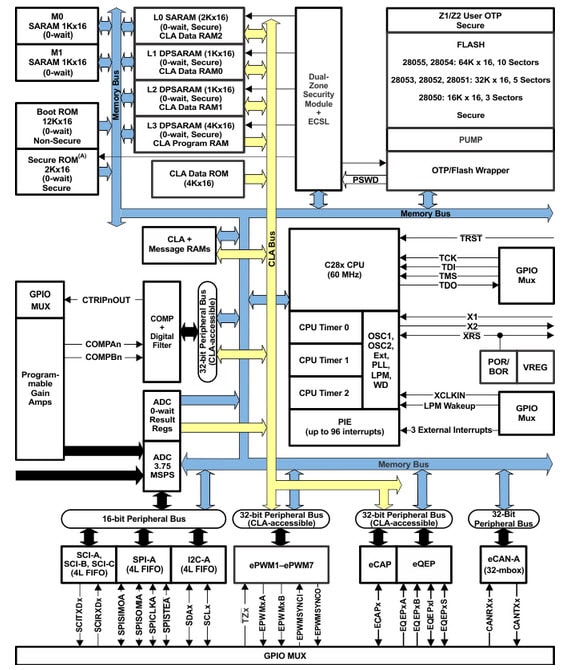

機能ブロック図
Texas Instruments TMS320F2805x Piccoloマイクロコントローラの機能ブロック図
