Texas Instruments TMUX1104 5Vアナログ・マルチプレクサ
Texas Instruments TMUX1104 5Vアナログ・マルチプレクサには、シングル・チャンネル、4:1構成になっており、1.08V～5.5Vの広い動作供給が備わっています。TMUX1104は、低注入電荷によってオンおよびオフ時漏洩電流が非常に低く抑えられており、それらを高精度測定アプリケーションに使用できます。
TMUX1104は、GND～VDDの範囲まで、ソース（Sx）およびドレイン（D）ピンでの、双方向アナログおよびデジタル信号をサポートしています。このデバイスは、1.8Vロジック互換閾値があるロジック入力を使用した有効供給電圧範囲での動作時にTTLおよびCMOS両方のロジック互換性を確保しています。フェイルセーフ・ロジック回路によって制御ピンの電圧を電源ピンの前に印加できるようにすることで、潜在的なダメージからTMUX1104が保護されています。
TMUX1104マルチプレクサは、供給電流が5ｍAと低く、小型パッケージ・オプションがあり、医療機器から工業システムに至るまで幅広いアプリケーションに使用できます。
特徴
- 広い電源電圧範囲: 1.08V～5.5V
- 小漏洩電流: 3pA
- 低充電電荷注入: 1.5pC
- 低オン抵抗: 2Ω
- -40°Cから+125°Cの動作温度
- 1.8Vロジック互換性
- フェイルセーフ・ロジック
- レールツーレール動作
- 双方向信号経路
- ブレーク・ビフォア・メーク・スイッチング
- ESD保護HBM: 2000V
アプリケーション
- 超音波スキャナ
- 患者モニタリングと診断
- 血糖値モニタ
- 光ネットワーキング
- 光学テスト装置
- 遠隔無線ユニット
- 有線ネットワーキング
- データ収集システム
- ATE試験装置
- 工場オートメーションと工業制御
- プログラマブルロジックコントローラ（PLC）
- アナログ入力モジュール
- ソナー・レシーバ
- バッテリ監視システム
ブロック図

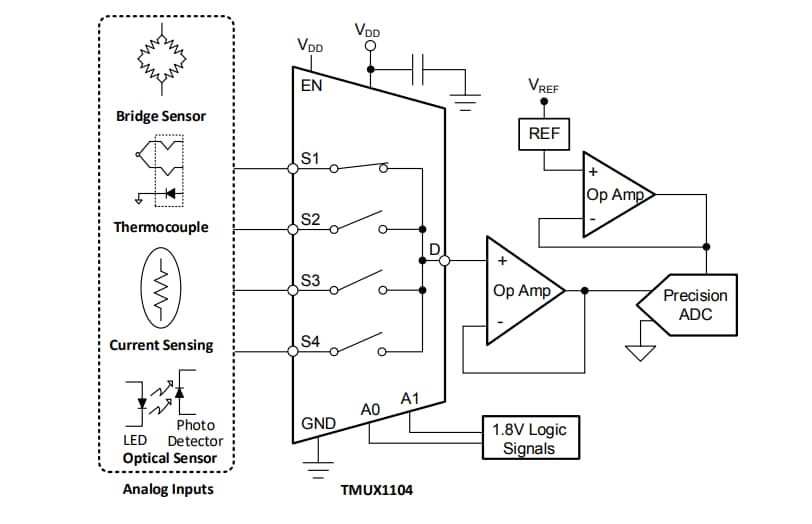

簡略図
