Texas Instruments TMUX1237 SPDT汎用スイッチ
Texas Instruments TMUX1237 SPDT汎用スイッチは、汎用2:1単極双投（SPDT）スイッチで、1.08V～5.5Vの広い動作範囲をサポートします。このデバイスは、ソース（Sx）ピンとドレイン（D）ピンで、GNDからVDD までの双方向アナログ信号とデジタル信号をサポートします。選択ピン (SEL) の状態により、2つのソースピンのどちらをドレインピンに接続するかを制御します。さらに、TMUX1237は電源電流が7nAと低いため、さまざまなハンドヘルドまたは低電力のアプリケーションで使用することができます。
Texas Instruments TMUX1237は、ソース(Sx) ピンの2つの電圧レベル間のスイッチングによりシステムで発生する可能性のあるオーバーシュートを排除することで、システムの信頼性を向上させます。TMUX1237は、高速スイッチング時間も維持し、通信機器からビルディングオートメーションまで、さまざまなアプリケーションのシステムパフォーマンスを向上させます。すべてのロジック入力は、1.8Vロジック互換のスレッショルドを持ち、有効な電源電圧範囲で動作する場合、TTLとCMOSロジックの両方の互換性を保証します。フェイルセーフ論理回路図により、制御ピンの電圧は電源ピンの前に印加され、デバイスを潜在的な損傷から保護します。
特徴
- スイッチング入力時のオーバーシュートなし
- レールツーレールの動作
- 双方向信号経路
- 1.8Vロジック互換
- フェイルセーフ・ロジック
- 3Ω低ON抵抗
- 1.08V～5.5Vワイド供給範囲
- 動作温度: -40°C～+125°C
- 7nA小供給電流
- ブレーク・ビフォア・メーク・スイッチング
- 2000V ESD保護HBM
アプリケーション
- アナログおよびデジタルスイッチング
- I2Cおよび SPI バス多重化
- 遠隔無線装置（RRU）
- アクティブアンテナシステムmMIMO（AAS）
- ラックサーバ
- ネットワーク・インターフェイス・カード（NIC）
- バーコードスキャナ
- ビルオートメーション
- アナログ入力モード
- モータドライブ
- ビデオ監視
- 電子販売時点管理端末
- デスクトップPC
- 電化製品

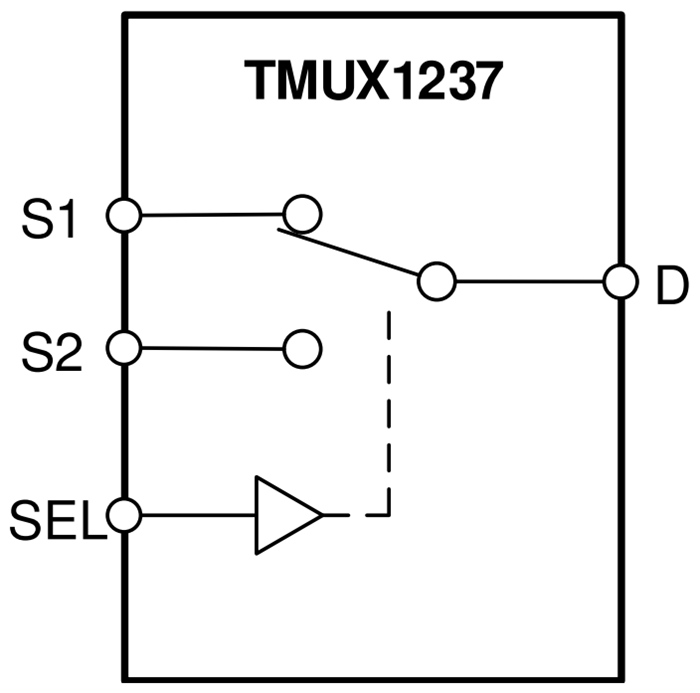

機能ブロック図
