Texas Instruments TMUX1248 2:1 SPDT汎用スイッチ
Texas Instruments TMUX1248 2:1 SPDT汎用スイッチは、GND～VDDの範囲のソース（Sx）およびドレイン（D）ピンでの双方向アナログおよびデジタル信号をサポートしています。選択ピン（SEL）の状態は、2本のソースピンのどちらをドレインピンに接続するかを制御します。さらに、TI TMUX1248は、7nAと供給電流が小さく、ハンドヘルドまたは低消費電力アプリケーションのホストに使用できます。
このデバイスには、スイッチングイベント時のソース信号の短絡を防止することで、システムに堅牢性を追加するブレーク・ビフォア・メーク・スイッチングが備わっています。ブレークビフォアメーク・スイッチングによって、両方のソースピンが同時に有効になることを防止します。
すべてのロジック入力には1.8Vロジック互換閾値があり、低電圧ロジック信号での動作が可能になります。フェイルセーフ・ロジック回路によって、供給ピンの前に制御ピンで電圧を5.5Vまで印加できるようになり、TMUX1248を損傷から保護します。
TMUX1248スイッチは、1.08V～5.5Vの広い動作範囲をサポートしており、SC70パッケージに格納されています。
特徴
- レールツーレールの動作
- 双方向信号経路
- 1.8Vロジック互換性
- フェイルセーフ・ロジック
- 5.5V制御入力過電圧許容差
- 3Ω低ON抵抗
- 1.08V～5.5Vワイド供給範囲
- -40°Cから+125°Cの動作温度
- 7nA小供給電流
- ブレーク・ビフォア・メーク・スイッチング
アプリケーション
- アナログおよびデジタルスイッチング
- I2CおよびSPIバス多重化
- ラックサーバ
- ネットワーク・インターフェイス・カード（NIC）
- バーコードスキャナ
- ビルオートメーション
- アナログ入力モード
- モータドライブ
- ビデオ監視
- 電子販売時点管理端末
- デスクトップPC
- 電化製品
ブロック図

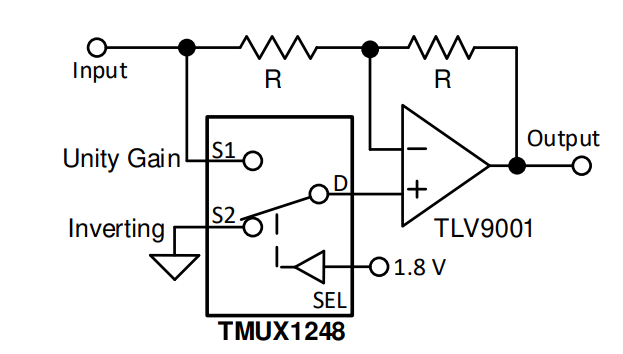

アプリケーションの例
