Texas Instruments TMUX7208EVMマルチプレクサ評価モジュール（EVM）
Texas Instruments TMUX7208EVMマルチプレクサ評価モジュール（EVM）は、16ピンTSSOP（PW）パッケージに収められたTMUX7208デバイスの評価をサポートします。この評価モジュールは、特にDCおよびタイミングパラメータを対象に、TMUX7208の迅速なプロトタイピングと試験に使用できます。Texas Instruments TMUX7208は、相補型金属酸化半導体 (CMOS) スイッチで、8:1シングルチャンネル構成のラッチアップ耐性があります。デバイスは、両電源（±4.5V～±22V）、単電源（4.5V～44V）、あるいは非対称電源（VDD = 12V、VSS = –5Vなど）をサポートしています。
特徴
- TSSOP（PW）パッケージに収められた16ピンTMUX7208の迅速なプロトタイピングとテストセットアップ
- TMUX7208ボードに記載されている制御ロジックの真実表
- 評価モジュールに特定のTMUX7208が供給またははんだ付けなし
- 評価に必要なICを柔軟に選択可能
- 単電源およびデュアル電源動作の両方をサポート
- 6つの電源デカップリング・コンデンサ（2 × 0.1μF、2 × 1μF、2 × 10μF）
- 信号レーン9本、VDD、VSS電源レール、制御信号へのジャンパ
- SMAコネクタの配置に9個のパッドを利用可能
- パッドは、制御信号経路でのプルアップまたはプルダウン抵抗器に使用可能
- パッドは、サージ保護ダイオードに利用可能
- 接地を基準とするすべての信号経路で利用できる0805コンデンサパッド

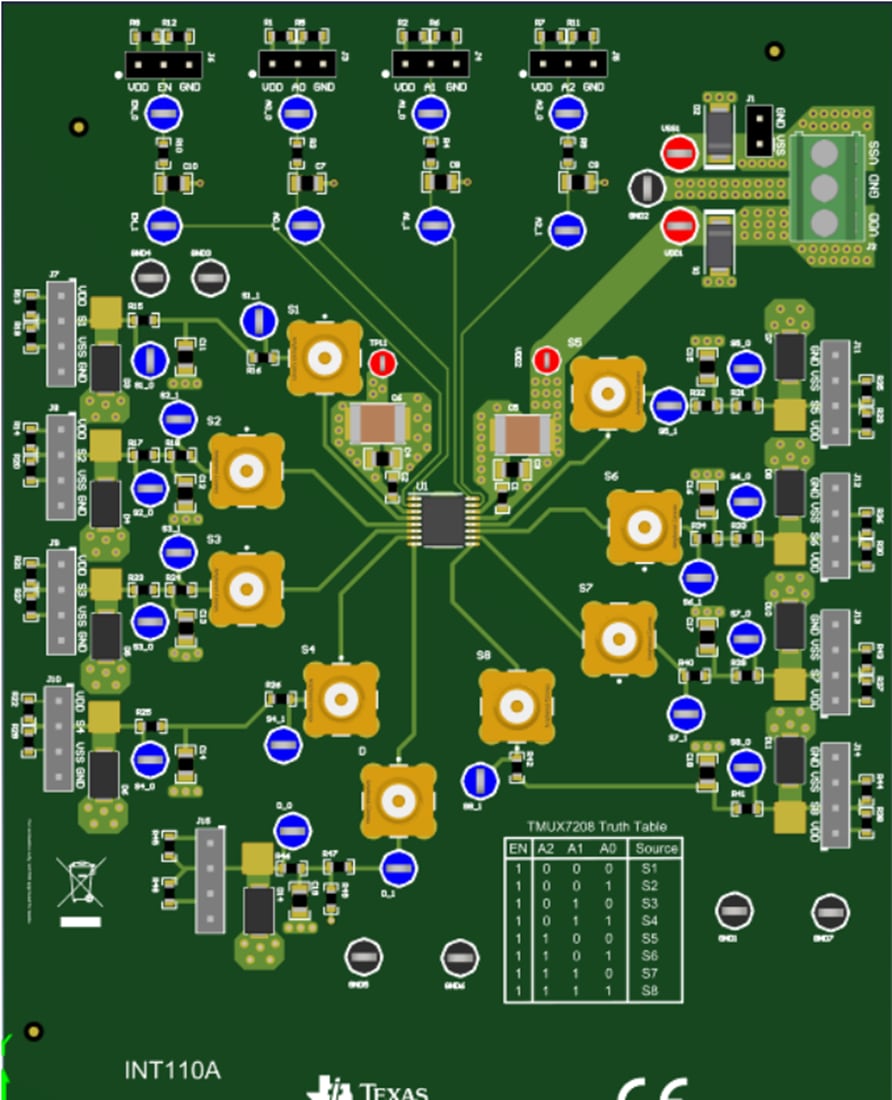

ボード・レイアウト
