Texas Instruments TMUX721xEVMスイッチ評価モジュール（EVM）
Texas Instruments TMUX721xEVMスイッチ評価モジュール（EVM）は、TMUX7211PWR、TMUX7212PWR、TMUX7213PWRをはじめとする16ピンTSSOP（PW）パッケージに収められたTMUX721xデバイスの評価をサポートしています。この評価モジュールは、特にDCおよびタイミングパラメータを対象に、TMUX721xの迅速なプロトタイピングと試験に使用できます。Texas Instruments TMUX7211、TMUX7212、TMUX7213は、相補型金属酸化膜半導体（CMOS）スイッチで、4つの独立して選択可能な1:1、単極、単投（SPST）スイッチチャンネルが備わっています。これらのデバイスは、両電源（±4.5V～±22V）、単電源（4.5V～44V）、あるいは非対称電源（VDD = 12V、VSS = –5Vなど）をサポートしています。
特徴
- 信号の測定を目的に簡単にアクセスできる35の試験ポイント（7つのGND試験ポイントを含む）
- 16ピンTSSOP（PW）パッケージに収められたTMUX7211、TMUX7212、TMUX7213を対象とした迅速なプロトタイピングとテストセットアップ
- 評価モジュールに特定のTMUX721xが供給またははんだ付けされていないため、評価に必要なICを柔軟に選択可能
- 単電源およびデュアル電源動作の両方をサポート
- 6つの電源デカップリング・コンデンサ（2 × 0.1μF、2 × 1μF、2 × 10μF）
- 信号レーン8本、VDD、VSS電源レール、制御信号へのジャンパ
- SMAコネクタの配置に8個のパッドを利用可能
- パッドは、制御信号経路でのプルアップまたはプルダウン抵抗器に使用可能
- パッドは、サージ保護ダイオードに利用可能
- 接地を基準とするすべての信号経路で利用できる0805コンデンサパッド

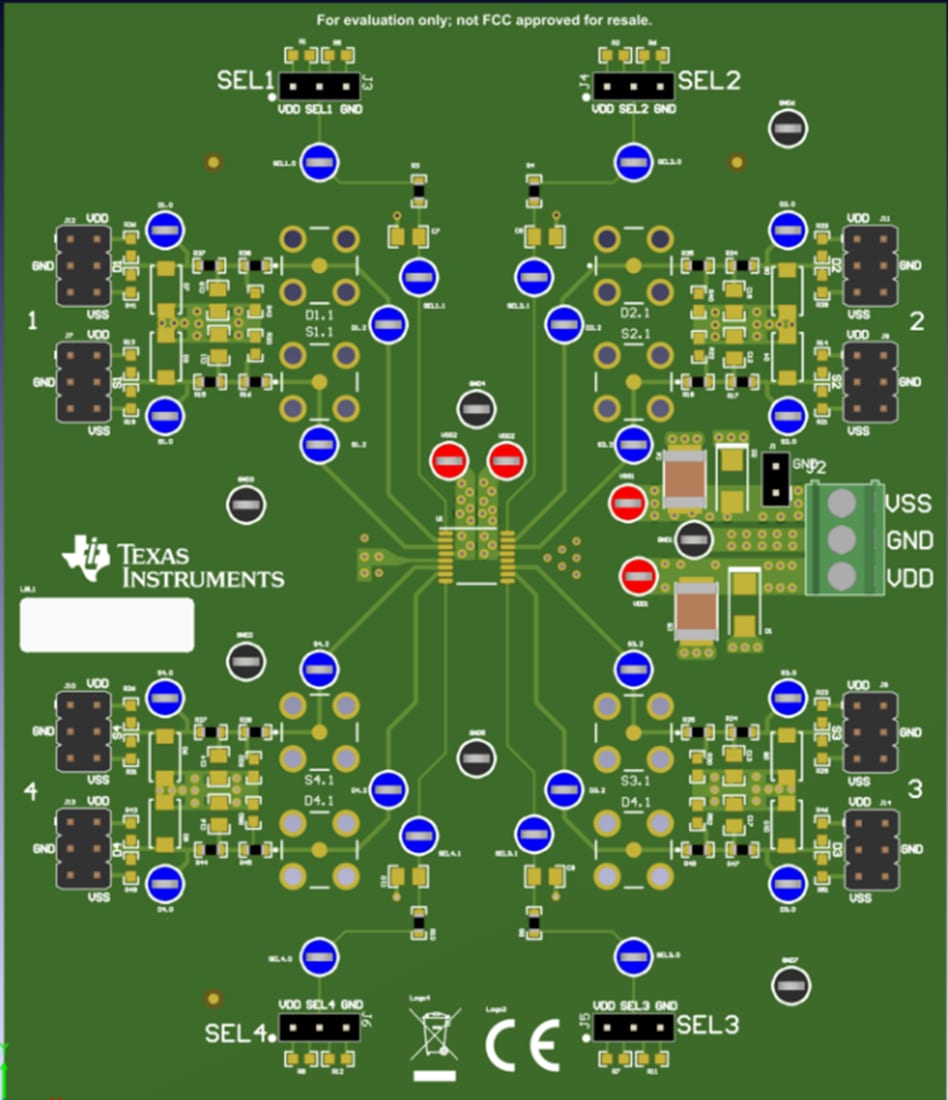

ボード・レイアウト
関連製品
Texas Instruments TMUX721x CMOSスイッチ
4つの独立した選択可能な1:1、SPSTスイッチチャンネルが備わっているCMOSスイッチです。
公開: 2021-03-01
| 更新済み: 2022-03-11
