Texas Instruments TMUX7436Fデュアル2:1マルチプレクサ
Texas Instruments TMUX7436Fデュアル2:1マルチプレクサは、相補型金属酸化膜半導体（CMOS）アナログ・マルチプレクサで、ラッチアップ耐性があり、デュアル・チャンネル2:1設計です。TMUX7436Fは、デュアル電源（±5V～±22V）、単電源（8V～44V）、または非対象電源（VDD = 12V、VSS = –5Vなど）で動作します。
TI TMUX7436Fデュアル2:1マルチプレクサは、電源供給および電源オフの状況で過電圧保護機能を利用できるため、TMUX7436Fは電源シーケンスを正確に制御できない用途に最適です。
特徴
- 幅広い電源電圧範囲:
- 8V～44V単電源
- ±5V～±22Vデュアル供給
- 統合障害保護:
- ±85V過電圧保護、電源またはソース-ドレイン
- ±60V過電圧保護
- ±60V電源オフ保護
- 障害状態を示す割り込みフラグ
- 故障時の出力開回路
- デバイス構造によるラッチアップ耐性
- 6kV人体モデル（HBM）ESD定格
- 低オン抵抗 標準8.6Ω
- 平坦オン抵抗：標準10mΩ
- 1.8Vロジック対応
- フェイルセーフロジック 最高44Vまでの独立電源
- 業界スタンダードのTSSOPパッケージ、さらに小型のWQFNパッケージ
アプリケーション
- ファクトリオートメーションと制御
- プログラマブル・ロジック・コントローラ（PLC）
- アナログ入力モジュール
- 半導体テスト装置
- バッテリ試験装置
- サーボ駆動制御モジュール
- データアクイジションシステム（DAQ）

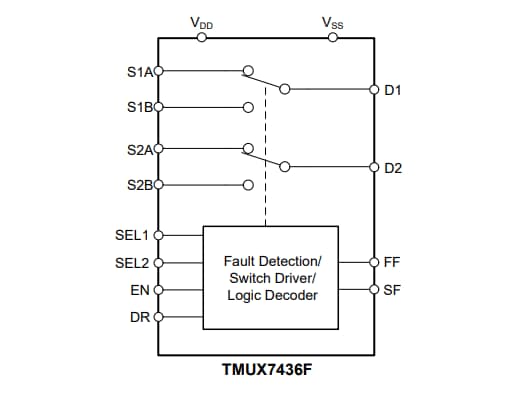

機能図
