Texas Instruments TPA3136D2クラスDオーディオアンプ

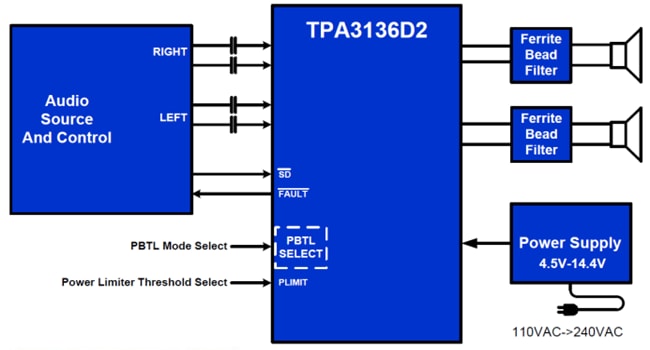

Texas Instruments TPA3136D2クラスDオーディオアンプは、最大10W、6Ω、または8Ω（チャンネルあたり）でのブリッジ接続されたステレオスピーカー用製品です。 広範囲のスペクトル制御方式を備えた高度なEMI抑圧技術によって、EMC要件に適合しつつも、システムコスト削減のために安価なフェライトビーズフィルタを出力に使用できます。 TPA3136D2デバイスは、ショートや過負荷に対して完全に保護されているだけでなく、SpeakerGuardスピーカ保護回路に、接続されたスピーカの保護を目的としたパワーリミッタとDC検出回路が含まれています。 DC検出と、ピン対ピン、ピン対接地、ピン対電力の短回路保護回路は、生産において生じる出力DCおよびピンショートからスピーカーを保護します。 出力はGND、PVCC、出力対出力のショートに対しても完全に保護されています。 短絡保護と過熱保護には、自動復旧機能が含まれています。
