Texas Instruments TPS25210EVM eFuse評価ボード

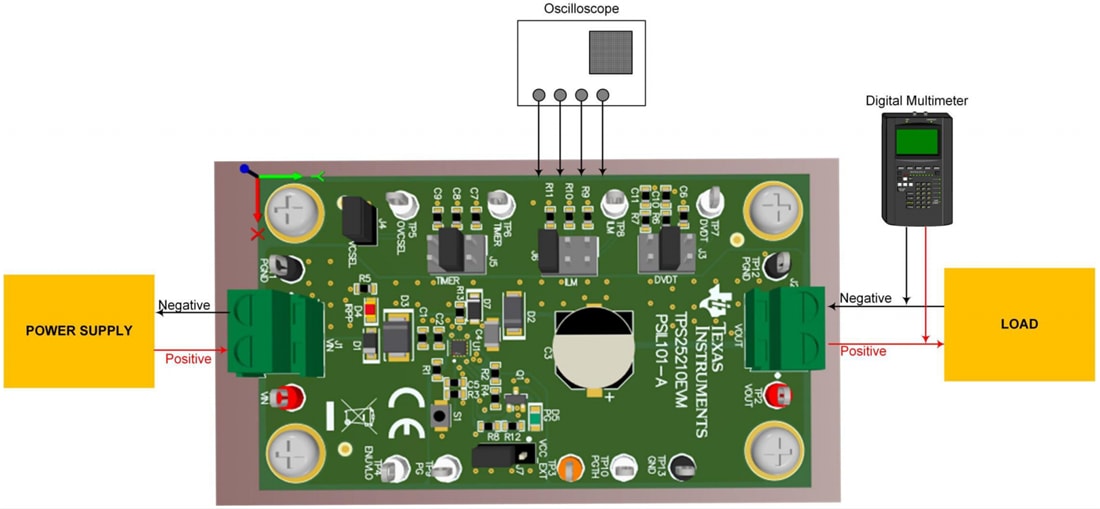

Texas Instruments TPS25210EVM eFuse評価ボードを使用すると、TPS25210ファミリのTPS25210AおよびTPS25210L eFuseを評価できます。TPS25210は、逆電流保護機能が搭載された31mΩFETが集積されています。入力逆極性保護、過電流、突入電流保護、過電流過渡ブランキングタイマーを調整できること、プログラマブル低電圧、過電圧保護も搭載されています。入力電力はコネクタJ1で適用され、J2は負荷への出力接続を実現します。TVSダイオード（D3）は、過渡過電圧からの保護を実現します。その一方で、ショットキーダイオード（D2）は、Texas Instruments TPS25210 eFuseの出力を保護します。S1を使用すると、U1をリセットまたは無効にできます。電源正常（PG）インジケータは、D5によって駆動します。スケールできるデバイス電流は、0.13 V/AのスケールファクタでTP8で監視できます。
