Texas Instruments TPS2549/TPS2549-Q1 USB充電ポートコントローラ
Texas Instruments TPS2549/TPS2549-Q1 USB充電ポートコントローラは、上流電源の制御が可能な電流検出出力が備わったUSB充電ポートコントローラおよびパワースイッチです。これにより、デバイスは重充電電流であってもUSBポートで5Vを維持できるようになります。これは、ポータブルデバイスを高速充電しながら大幅な電圧ドロップが発生するような、長いUSBケーブルを用いているシステムにおいて重要です。TP2549/TPS2549-Q1 47mΩパワースイッチには、より低い電流制限によってポートの電力管理に対応している2つの選択可能な電流制限があります。この機能は、隣接するポートが重負荷を体験する時に使用できます。これは、同時にすべてのポートに全電流を提供することが不可能である、複数のポートおよび上流供給が搭載されているシステムにおいて重要です。TPS2549-Q1デバイスは、車載用アプリケーションを対象としたAEC-Q100認定を受けています。
特徴
- 動作範囲: 4.5V～6.5V
- 47mΩ（標準）ハイサイドMOSFET
- 3A最大連続出力電流
- ケーブル補償向け±5%のCS出力
- CDPモード、USBバッテリ充電器仕様1.2
- 自動DCPモード選択
- 短絡モード/ BC1.2とYD/T 1591-2009
- 2.7V分周器3モード
- 1.2Vモード
- D+、D-モードクライアントシステムの更新
- D+、D- VBUS保護
- D+およびD– ±8kV接触および±15kV気中放電ESD定格（IEC 61000-4-2）
- UL認識とCB認証申請中
- –40°C～125°C接合部動作温度

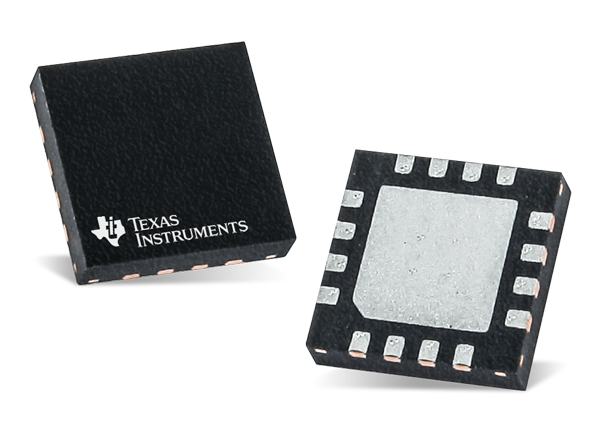

- 16ピンQFN（3mm × 3mm）パッケージ
アプリケーション
- USBポート（ホストとハブ）
- 壁掛け充電アダプタ
- アフターマーケット自動車充電器
データシート
ビデオ
評価モジュール
Texas Instruments TPS2549Q1EVM-729評価モジュール
TPS2549-Q1 USB充電ポートコントローラのリファレンス回路の評価が可能になります。
公開: 2016-10-04
| 更新済み: 2022-03-11
