Texas Instruments TPS25858-Q1 USB Type-C®充電ポートコントローラ
Texas Instruments TPS25858-Q1デュアル3A USB Type-C®充電ポートコントローラは、集積USB充電ポートソリューションです。TI TPS25858-Q1には、最大6.6Aまで供給できる同期DC/DCコンバータが搭載されています。さらに、TPS25858-Q1は、USBバッテリ充電1.2およびType-Cポートの実装を目的とした集積検出・制御機能が特徴です。
特徴
- 車載アプリケーション向けAEC-Q100認定:
- TA範囲–40°C～+125°Cの温度グレード1
- HBM ESD分類Level H2
- CDM ESD分類Level C5
- 同期バックレギュレータ
- VIN = 13.5V、IPA_BUS = 3A、IPB_BUs = 3Aで400kHzの高い効率性
- 18mΩ/10mΩ低RDS(ON)バックレギュレータMOSFET
- 5.5V～26Vの動作電圧範囲、36V入力に対する耐性
- 200kHz～800kHzの間で周波数の調整が可能
- 拡散スペクトラムディザリング搭載FPWM
- 5.1V、5.17V、5.3V、5.4Vから出力電圧を選択可
- 内部電力経路:
- 7mΩ/7mΩ低RDS(ON)内部USBパワーMOSFET
- 3.4Aで±10％の高精度のUSBポートのプログラマブル電流制限
- 補助負荷OUTのための5.1V、200mA供給
- 2.4A負荷で90mVのライン降下補償
- USB-IF規格に準拠
- Type-C rev 1.3
- CCでの3A機能アドバタイズメント
- VBUSアプリケーションおよび放電
- 200mAのVCONNソース
- 自動DCPモード (TPS25858-Q1):
- 短絡モード/ BC1.2とYD/T 1591 2009
- 1.2Vモード
- 2.7V分周器3モード
- プログラマブルTAに対する負荷制限
- –40°C～+150°C TJ範囲
アプリケーション
- 車載USB充電ポート
- 車載用USBメディアハブ

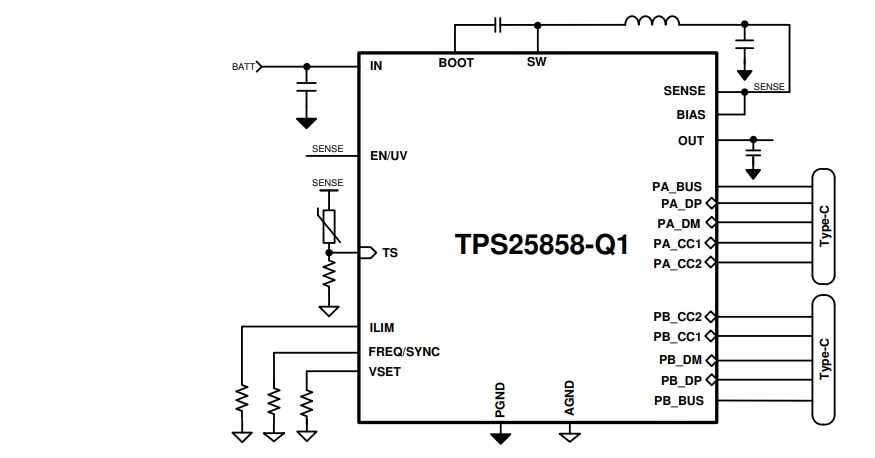

簡略図
関連評価モジュール
Texas Instruments TPS25858Q1EVM-140評価モジュール
TPS25858-Q1 USB Type-C™およびBC1.2デュアルType-Cポートの動作の評価に使用するように構成されています。
公開: 2020-12-29
| 更新済み: 2025-03-10
