Texas Instruments TPS25868Q1EVM-162（評価モジュール）
Texas Instruments TPS25868Q1EVM-162評価モジュール（EVM）は、TIのTPS25868-Q1 USB Type-C®およびType-Aポートの評価に貢献するように設計されています。これらのポートは、最大5.6Aまでの出力電流、Type-Aポートで2.4A、Type-Cポートで3A、さらに出力で200mAを提供できます。Texas Instruments TPS25868Q1EVM-162は、5.5V～26Vの範囲で動作し、40Vの過渡電圧に耐えることができます。抵抗器を使用すると、評価モジュールのスイッチング周波数を調整できます。
特徴
- 5.5V～26V入力範囲、Type-Aポートの2.4A連続出力電流バックコンバータ、Type-Cポートの3A
- USB3.1電力要件に適合する出力ピンの200mA機能、VCONN電力の200mA機能
- 200kHz–800KHzでのスペクトラム拡散デザリングをともなう強制PWM動作
- AEC-Q100完全認定を取得済
- スマート熱管理
- USBバッテリ充電仕様Rev. 1.2 DCPモード、divider3モード、Samsung 1.2Vモード、USB Type-C Rev. 1.3準拠
- ユーザープログラマブルVBUS電流制限と内部VCONN電流制限
アプリケーション
- 車載
- USBメディアハブ
- USB充電ポート
- アフターマーケットデュアルUSB充電器

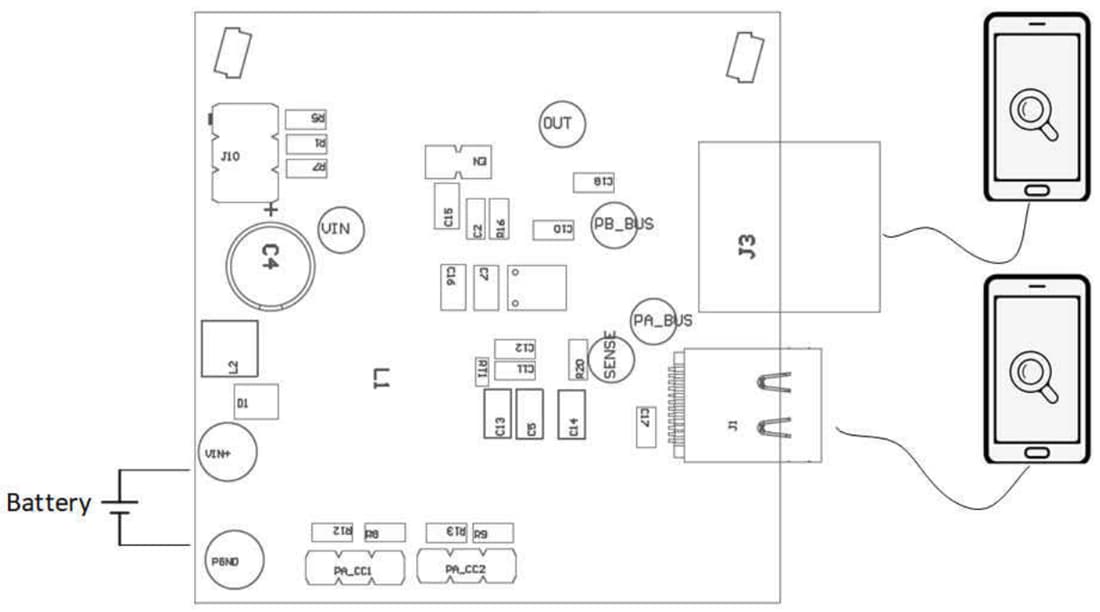

ボードのセットアップ
