Texas Instruments TPS25946EVM eFuse評価ボード

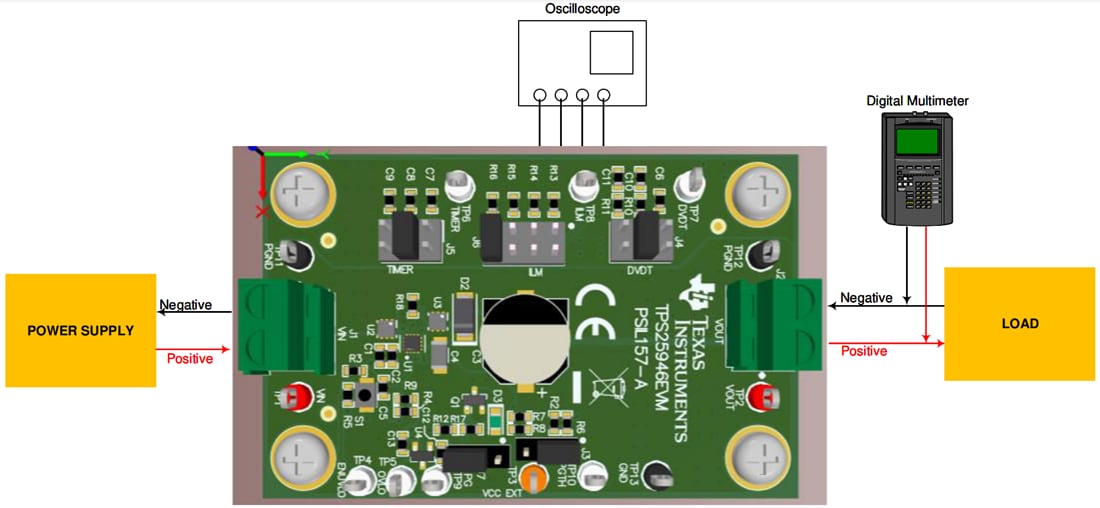

Texas Instruments TPS25946EVM eFuse評価ボードを使用すると、TPS25946ファミリのTPS259460AおよびTPS259460L eFuseを評価できます。TPS25946は、2.7V～23V、5.5AのeFuseで、28.3mΩFETが集積されています。また、ITimer、dVdt、ILM、PGTH設定を調整できるようになっています。入力電力はコネクタJ1で適用されます。他方でJ2は、評価モジュールの出力接続を実現します。TVSダイオード（U2、U3）は、過渡過電圧からの入力保護を実現します。その一方で、ショットキーダイオード（D2）は、TPS25946の出力を保護します。TVSダイオード（U3）は、OUT（コネクタJ2）からIN（コネクタJ1）に電力が流れている場合にコネクタJ1での短絡に起因する過渡が発生した際のTexas Instruments TPS25946の保護に有用です。S1を使用すると、U1をリセットまたは無効にできます。電源正常（PG）インジケータは、LED（D3）によって駆動します。スケールできるデバイス電流は、0.13 V/AのファクタでTP8で監視できます。
