Texas Instruments TPS25947EVM eFuse評価モジュール（EVM）

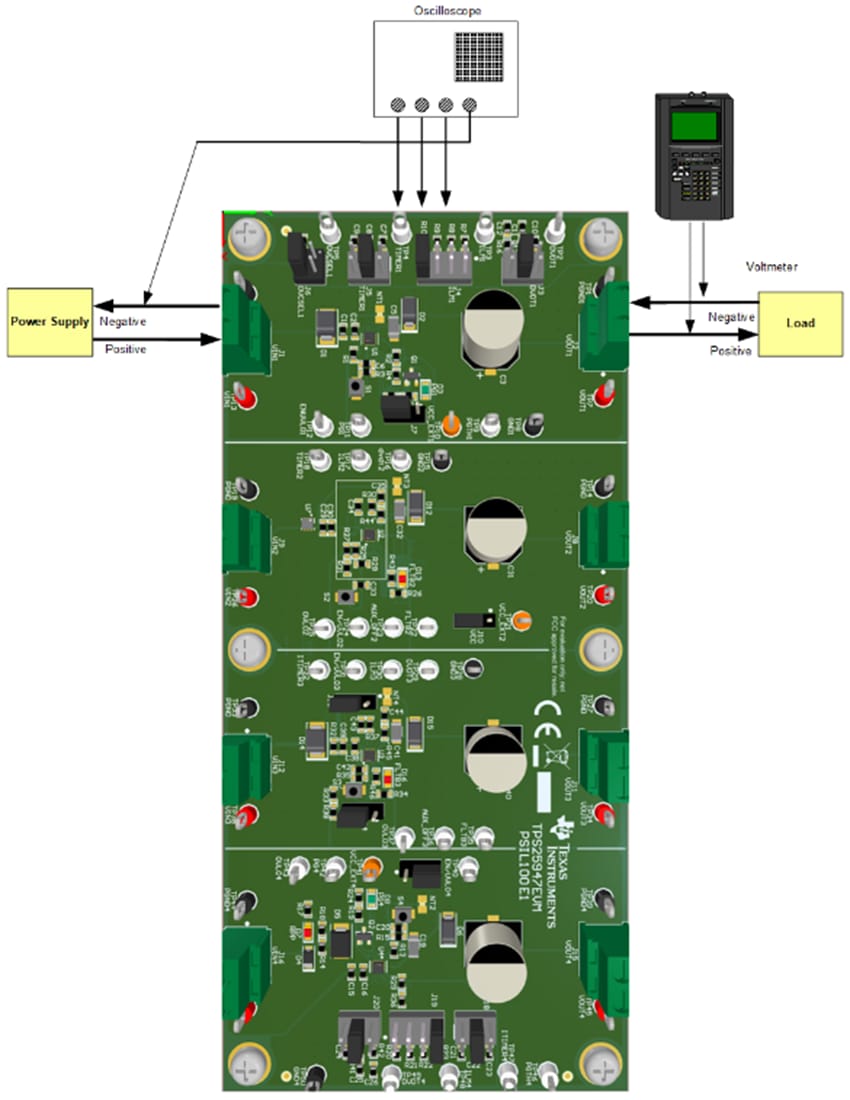

Texas Instruments TPS25947EVM eFuse評価モジュール（EVM）には4つのチャンネルがあり、それらを使用するとTPS25947xxファミリのTPS259470L、TPS259472A、TPS259474L eFuseを評価できます。チャンネル1と4はスタンドアロンチャンネルで、プログラマブルOVECSEL、OVLO、ITIMER、dVdt、ILM設定を実現しています。チャンネル2およびチャンネル3は共通の接地板を共有しており、TPS25947xx eFuseの電力多重化ならびに並列動作機能を評価するオプションを実現しています。入力電力は、J1、J9、J12、J16に適用されます。他方、J2、J8、J11、J15は、それぞれチャンネル1、2、3、4の出力接続を実現します。TVSダイオードD1、U7、D14、D5は、過渡過電圧からの入力保護を実現しています。他方、ショットキーダイオードD2、D12、D15、D6は、それぞれチャンネル1、2、3、4でのTexas Instruments TPS25947xx eFuseの出力保護を実現しています。S1、S2、S3、S4を使用すると、U1、U2、U3、U4をリセットまたは無効にできます。D3によって電源正常（PG）インジケータが提供されています。スケールできるデバイス電流は、0.13V/AのスケールファクタでTP15で監視できます。
